お掃除機能付きエアコン＜ダイキン・Rシリーズ＞の分解・組み立て方法

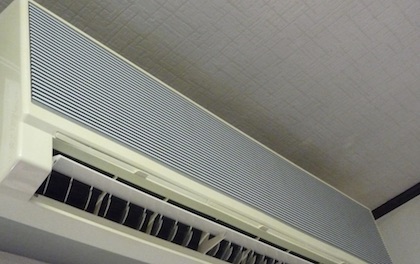

【１】ダイキンのお掃除機能付きエアコン「うるるとさらら」について

（１）使用したエアコンについて
　●型番　●シリーズ名　●年式---型番からの年式の判別方法
（２）ダイキンのお掃除機能付きエアコンの見分けについて
　●型番からの見分け方

【２】ダイキン・Rシリーズの構造等

（１）各部の名称等
  ここでは、ダイキンのRシリーズの標準的な部分の名称について説明します。名称を知らなくても洗浄作業は可能ですが、トラブルが発生し、メーカーへ問合せをする時は、メー カーの正式名称で問合せをした方が、状況を正確に伝えることができます。なので、意外と重要なことになります。尚、名称についてはメーカーに よって若 干異なります。ここでは名称の説明と共に、洗浄での注意点なども解説します。

●前面パネル　●フラップ（上下風向調整羽根）　●補助フラップ　●ルーバー（左右風向調整羽根）　●前面グリル　●エアフィルター　●光触 媒集 塵・ 脱臭フィルター　●給気フィルター　●ストリーマフィルター　●ストリーマユニット　●ダストボックス　●本体表示部　●室内温度・湿度センサー部　 ●加湿温度・湿度センサー部　●人感センサー　●お掃除ユニット　●プリント基板　●ドレンパン　●ファンロータ・ファン電動機　●加湿ダク ト

（２）ダイキンRシリーズの洗浄での特徴
●電装部の配置　●ドレンパン　●組み立てで順番を間違えやすい理由

【３】分解手順（基本部分の分解方法）

  基本部分とは、前面パネル・フィルター類など、簡単に取り外しができる部分です。取り外しは簡単ですが、取扱説明書と異なる方法で外すと、ツメの部分や支持部を破損させる ことがあるので注意して下さい。

（１）分解前にやるべきこと・注意点
（２）前面パネルの外し方
　　●前パネルの外し方の基本
　　●前面パネルが外しにくい時の対処方法
（３）光触媒集塵・脱臭フィルターの外し方
（４）ストリーマユニット・ストリーマフィルターの外し方
（５）給気フィルターの外し方
（６）エアフィルターの取り外し
（７）ダストボックスの外し方

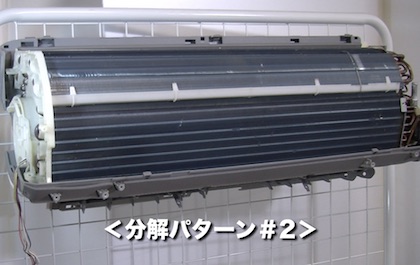

【４】分解手順（内部の分解方法）〜3つの分解パターン〜

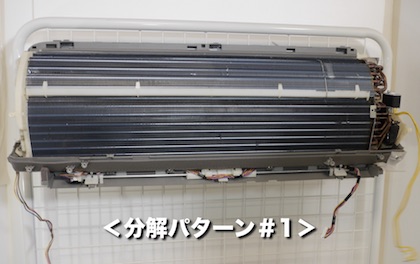

　ここでは、3つの分解パターンを意識してご覧ください。1つ目は（９）までの分解、2つ目は（11）までの分解、3つ目は（12）までの分 解です。 （11）までの分解が標準的な分解になりますが、現場の状況・顧客の要望などにより分解パターンを選択してください。

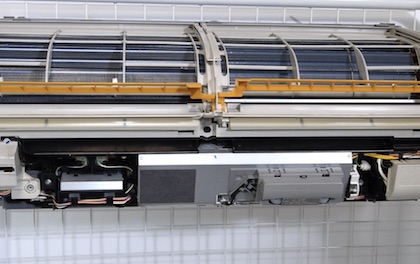

（１）フラップ（上下風向調整羽根）の取り外し
      ●フラップを外す際に紛失しやすい部品とは？
（２）補助フラップの取り外し
（３）ルーバー（左右風向調整羽根）の取り付け部分の取り外し
　　●取り付け部分を外す理由
（４）本体のネジの取り外し
（５）前面グリルの取り外し

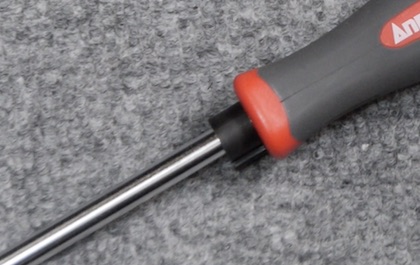

　　●前面グリルを外す時の道具

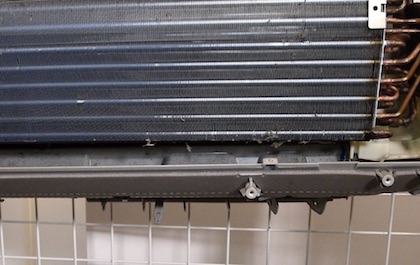

★天井までの距離が少ない時の前面グリルの外し方

天井までの距離が5cm以下で手を入れることができない時、前面グリルなどパネル類を外せない時がありますが、ダイキンのRシリーズの場合に は、 道具を使うことで外すことができます。

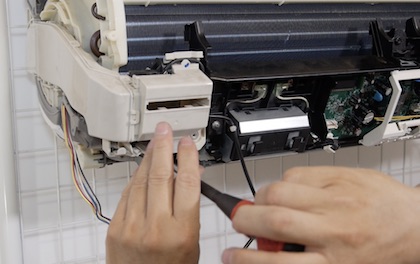

（６）お掃除ユニットの外し方
　　●基盤のカバーの取り外し
　　●お掃除ユニットのコネクターの取り外し
　　●お掃除ユニットのネジの取り外し
　　●お掃除ユニットの取り外し
（７）加湿ダクトの外し方
　　●加湿ダクトのコネクターの取り外し
　　●加湿ダクトのネジの取り外し
　　●加湿ダクトの取り外し

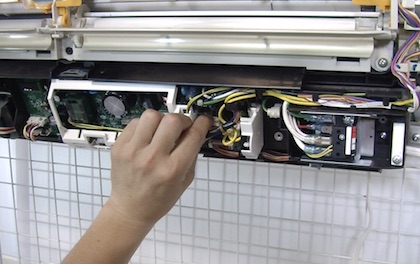

（８）電装品箱の外し方
　　●除湿用電磁弁コイルのコネクターの取り外し
　　●コネクターの取り外し
　　●アース線の取り外し

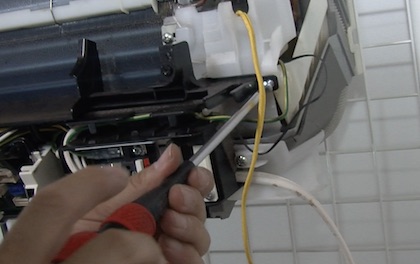

　　●電装品箱のネジの取り外し
　　●熱交サーミスタの取り外し
　　●電装品箱の取り外し

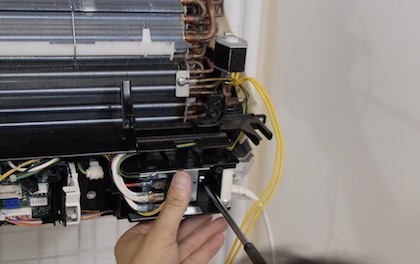

（９）防滴カバーの取り外し

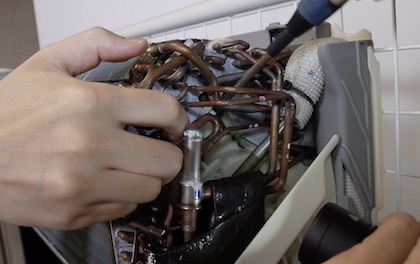

（10）除湿用電磁弁コイルの取り外し

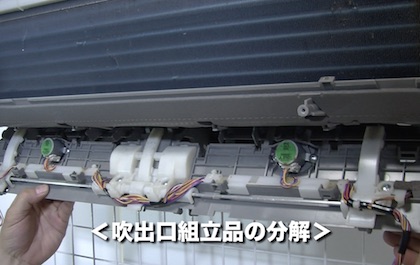

（11）吹出口組立品の取り外し
　　●ネジ2本の取り外し
　　●ルーバーの取り付け部分の取り外し
　　●右端の白いカバーの取り外し
　　●吹出口組立品の取り外し

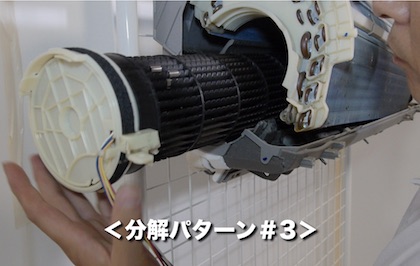

（12）送風ファンの取り外し
　　●アルミフィンの固定ネジの取り外し
　　●送風ファンの取り出し

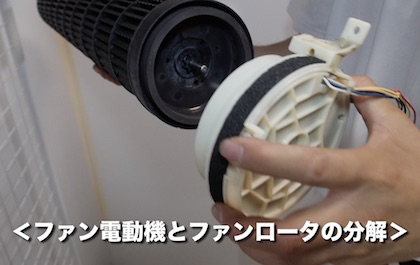

　　●ファン電動機とファンロータの取り外し

【５】ドレンパンについて

　ダイキンのRシリーズは、ドレンパンだけを外すことはできません。その為、ドレンパンを洗浄したい時、どうすればいいか？これが課題となり ます が、 DVDでは、アルミフィンを上方向へ浮かせる感じで洗浄スペースを作る方法を公開します。
　

【６】養生について

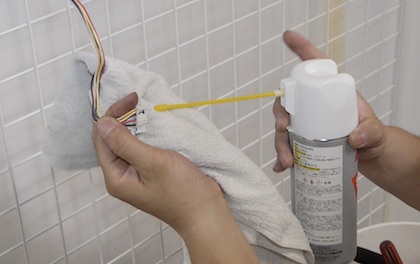

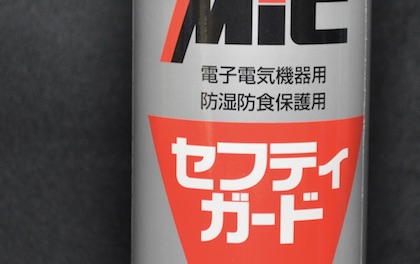

（１）コネクターへ保護剤の噴霧
（２）テープ付き養生シートで養生
（３）エアコン本体の養生

【７】組み立て方法

（１）送風ファンの取り付け
　　●うまく取り付けができない時の対処方法
　　●ネジでの固定
（２）吹出口組立品の取り付け
　　●右端の白いカバーを取り付け
　　●ネジでの固定
（３）除湿用電磁弁コイルの取り付け
　　●除湿用電磁弁コイルの取り付ける時の注意点
（４）防滴カバーの取り付け
　　●防滴カバーの取り付け時にネジを固定しない理由
（５）電装品箱の取り付け
　　●ネジの固定場所を間違えやすい理由

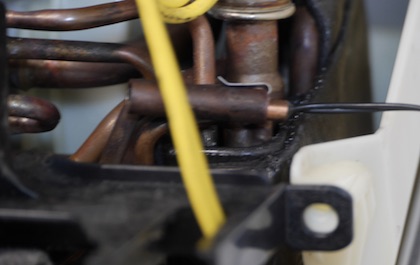

　　●熱交サーミスタを取り付けと注意点
　　●熱交サーミスタの押えバネが取れてしまった時の対処方法
　　●アース線の取り付け
　　●除湿用電磁弁コイルの白いカバーの取り付け
（６）加湿ダクトの取り付け
　　●ネジでの固定
　　●2つのリード線の取り付け
　　●加湿ダクトのコネクターと、その他のコネクターの取り付け
（７）お掃除ユニットの取り付け
　　●お掃除ユニットの取り付けのポイント
　　●ネジでの固定
　　●お掃除ユニットのリード線とコネクターの取り付け
　　●基盤のカバーを取り付け
（８）フラップ類の取り付け
　　●ルーバーの固定部分の取り付け
　　●補助フラップの取り付け
　　●この段階でフラップ（上下風向調整羽根）を取り付けない理由
（９）前面グリルの取り付け
　　●前面グリル取り付けのポイント
　　●取り付けができない時の原因
　　●ネジでの固定
　　●フラップ（上下風向調整羽根）の取り付け
　　●フラップ取り付けでの注意点
（10）フィルター類の取り付け
　　●エアフィルターの取り付け
　　●ダストボックスの組み立てと取り付け
　　●ストリーマフィルターの取り付け
　　●ストリーマユニットの取り付け
　　●給気フィルターの取り付け
　　●光触媒集塵・脱臭フィルターの取り付け

【８】よくあるトラブルについて

（１）エアコンの作動
　　●洗浄前に電源を切っても作動している
　　●エアコンが作動しない―運転ランプが消えている
　　●エアコンが作動しない―運転ランプが点滅
　　●エアコンが途中で止まる―運転ランプが点灯
　　●エアコンが途中で止まる―運転ランプが点滅
（２）エラーコードについて
　　●コネクタの接続不良
　　●プリント基板の不良
　　●センサープリント基板不良
　　●ファン電動機のリード線の断線・電送機内の断線
