お掃除機能付きエアコン・富士通・ノクリアSシリーズの...
分解方法と組み立て方法の詳細を公開したDVD教材

お掃除機能付きエアコンの中でも組み立てに時間がかかる...富士通ノクリアSシリーズ
分解方法と組み立て方法を公開するDVD教材のご案内です。
ドレンパン・送風ファンまでの分解方法と組み立て方法を解説したDVD教材です。


予約ボタン

富士通・Sシリーズの課題

 富士通のお掃除機能付きエアコンの分解と組み立てを苦手としているケースが意外と多くあるのですが、その原因を挙げると次のとおりです。

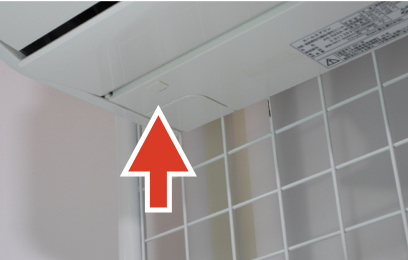

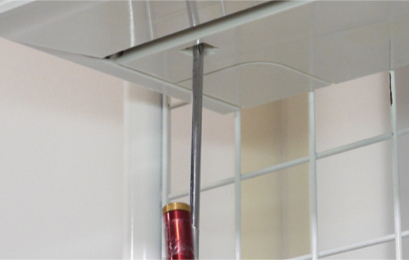

(1)下パネルのネジキャップが外しにくい
  通常、パネルのネジキャップは、マイナスドライバーなどを差し込めば簡単に外すことができます。しかし、富士通・Sシリーズのネジキャップは、構造は単純ですが、マイナス ドライバーなどを使っても非常に外しにくくなります。

 マイナスドライバーを差し込んでネジキャップを引き出そうとしても、ネジキャップの隙間が壁面側にあり、ドライバーが壁面に当たってしまう為です。この 場合、小さなマイナスドライバーを使 うことを考えますが、それでも非常に時間がかかります。この作業は、分解作業の最初の段階で行う作業なので、ここで躓くと、その後の作業時間に大きな影響 を与えるので、非常に重要なことになります。

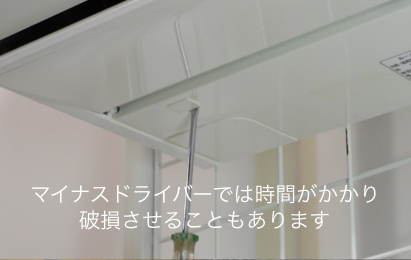

富士通・お掃除機能付きエアコンのネジキャップ
富士通・お掃除機能付きエアコンのネジキャップ

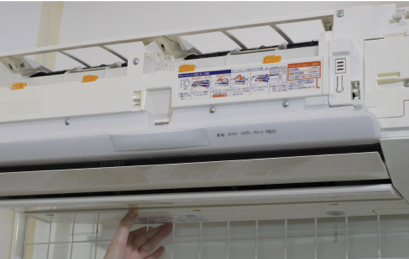

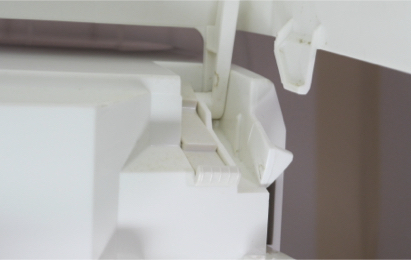

(2)前面パネルの外し方に注意

  前面パネルの取り付け部は、ロック付きとなっているので、これを知らずに外そうとすると、軸を破損させてしまうことがあります。

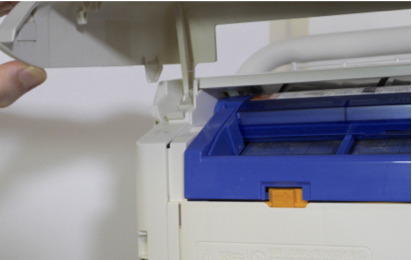

前面パネルの注意点
前面パネルの注意点

(3)外さない方がいいパーツがある

  富士通・Sシリーズは、取り外しと取り付けが簡単に見えるパーツがありますが、外してしまうと、取り付けに異常に時間がかかったり、取り付けができなくなることがありま す。なので、分解しない方がいいパーツについて事前に知っておくことが極めて重要になります。

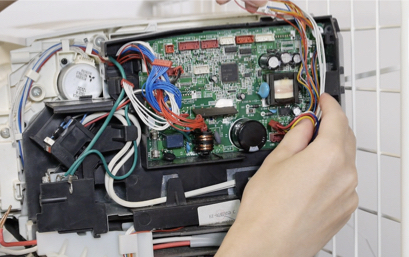

(4)基板のコネクターが外しにくい

  お掃除ユニットを外すには、基板からお掃除ユニットのコネクターを外す必要がありますが、富士通・Sシリーズのコネクターは非常に外しにくくなっています。

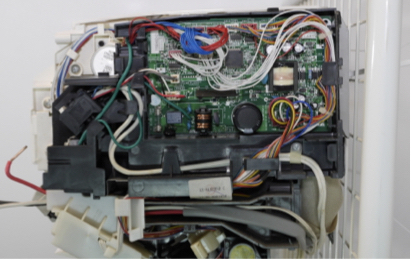

お掃除機能付きエアコンの室内制御基板
お掃除機能付きエアコンの基板

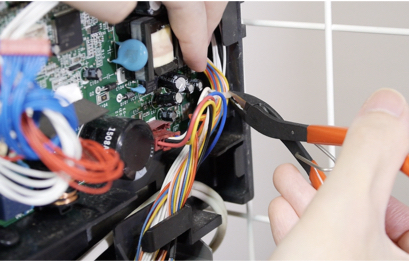

(5)電装部の組み立てに時間がかかる
 富士通・Sシリーズの基板のコネクターを外すのに時間がかかるだけでなく、結束バンドを切断する必要があります。その為、組み立て時に、結束 バンドで固定する工程もあるので時間がかかります。

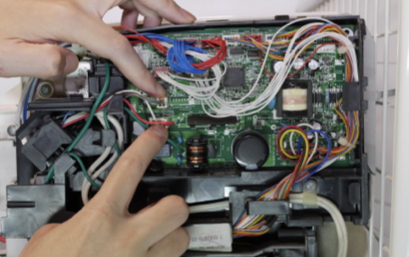

お掃除機能付きエアコンの室内制御基板の組み立て
お掃除機能付きエアコンの基板の組み立て

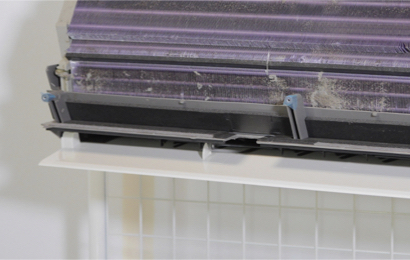

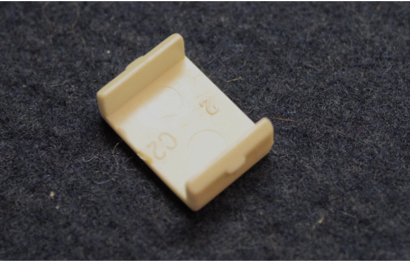

(6)紛失・破損しやすい部品がある
  富士通・Sシリーズは、紛失しやすい部品と破損確率が高い部品があります。紛失しやすい部品は簡単に外せるのですが、この部品を紛失すると、取り付けができ なくなります。なので、この部品の存在を知らずに外すと、失敗のリスクが高くなりますので注意してください。
破損しやすい部品
紛失しやすい部品

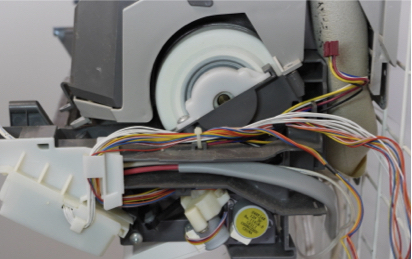

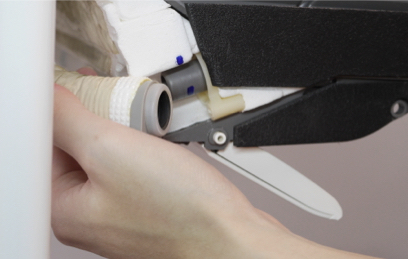

(7)ドレンホースが外しにくい
  富士通・Sシリーズのドレンホースは、裏側からネジで固定されているので、ドレンパンが付いている状態では、通常のドライバーでは外せません。
ドレンホース
ドレンホース

(8)あるパーツは、正しい分解手順でも外せないことがある
  通常は、関連するネジ類やツメを外せば問題なく外せます。外れない時の主な原因は、汚れでくっついているケースですが、汚れ以外でも外せないケースがありま す。この原因を知らないと、現場で長時間悩むことになります。


DVD教材から手に入る 知識と技術

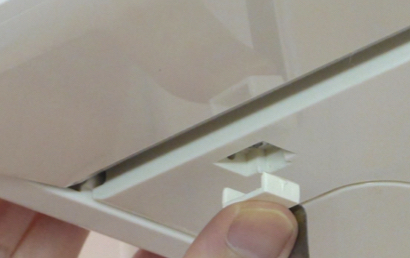

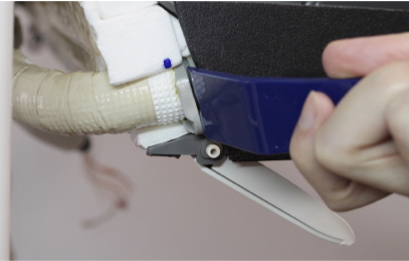

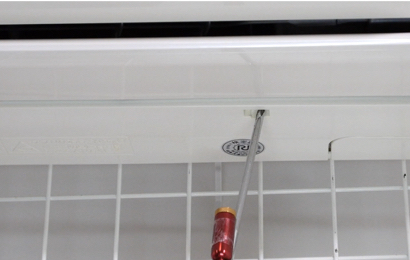

(1)外しにくい下パネルのネジキャップの外し方
 多くのエアコンのネジキャップは、説明なしでもほとんどの方は外すことができますが、富士通・Sシリーズは、外し方を知らないと、想像以上に時間がかか るだけでなく、破損してしまうこともあります。時間がかかる大きな原因は、外す時の道具です。なので、DVDでは、富士通・Sシリーズのネジキャップを数 秒で外すことができる道具と使い方を解説します。
ネジキャップの外し方
ネジキャップの外し方
(2)富士通・Sシリーズの分解・組み立てにおける特徴
 富士通・Sシリーズは、他のメーカーにはない構造のパーツや外し方があります。これらを知っておくと、分解効率も良くなり組み立てで迷うことも少なくな ります。逆に、これを知らずに作業すると、失敗の確率が高くなります。DVDでは、富士通・Sシリーズの構造やパーツの特徴を挙げながら、外さない方がい いパーツや作業上の注意点を解説します。
富士通の特徴1
富士通の特徴2
(3)外さない方がいいパーツについて
 富士通・Sシリーズには、外さない方がいいパーツが2つあります。外さない方がいい理由は、取り付け難易度が非常に高い為です。DVDでは、2つの内一 つの取り付け方法を解説していますが、取り付け方法を知っていても5回目位でやっと取り付けができた状況なので、現場でこの作業をするのはお勧めできませ ん。

(4)富士通・Sシリーズで必要になる道具
 通常、お掃除機能付きエアコンの分解では、ドライバー・内張はがし・ラジオペンチなどがあれば分解可能です。しかし、富士通・Sシリーズでは、これだけ では、分解・組み立ての効率が非常に悪くなります。一部は、取り外しができない部分もあります。特に、下パネルのネジキャップを外せなければ、左パネル・ 右パネルが外せないので、アルミフィンの洗浄が不可能になります。その為DVDでは、富士通・Sシリーズで必要になる道具の詳細を解説します。

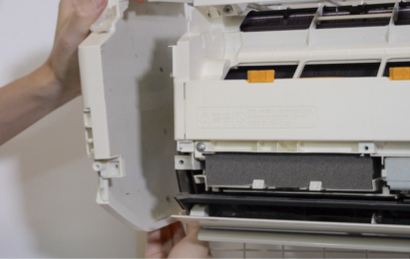

(5)取り外しに迷いがちなパネルの外し方
 見た目は分解が簡単そうなパネルですが、外す順番を間違えるとツメを破損させてしまいます。その為、DVDでは、パネルを外す時のポイントになる”ツメ の位置”と”確実で安全な外し方”を解説します。
パネルの外し方
富士通のパネルの外し方

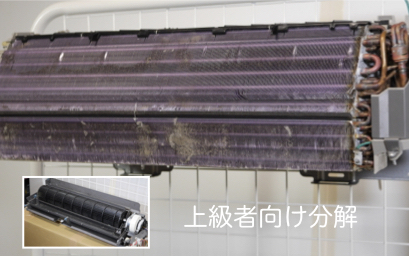

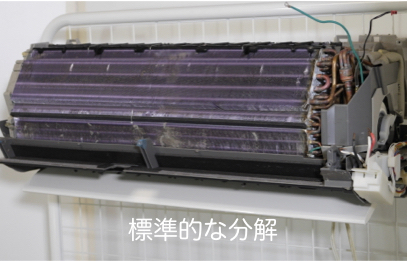

(6)標準的な分解と上級者向け分解
 お掃除機能付きエアコンの分解は、設置状況・受注価格・作業可能時間によって、どこまで分解するかを決める必要があります。DVDでは、作業時間を優先 する時の「標準的な分解パターン」と、洗浄価値を高める為の「上級者向けの分解パターン」の2つの分解パターンを解説します。
パネルの外し方
富士通のパネルの外し方

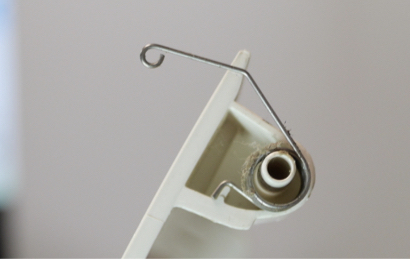

(7)取り付け難易度が高い上下風向板の取り付け方法
 上下風向板は、取り外しは簡単ですが、取り付けに多くの時間がかかることがあります。原因は、左端のフックの部分にバネが入っている為です。外す前に、 どんな風に付いているかを確認するのが基本ですが、知らなければ、取り付け時に悩むことになります。指先でハメようとしても、上手くいかない為です。 DVDでは、このバネの付け方の手順についても解説します。
上下風向板の取り付け方法
上下風向板の取り付け方法

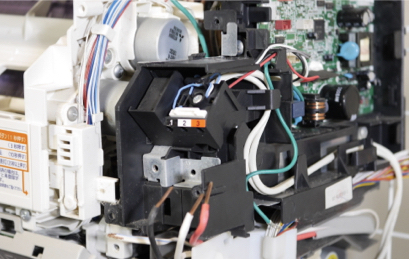

(8)複雑な電装部の分解手順
 お掃除機能付きエアコンの分解では、基板からお掃除ユニットのコネクターを外す必要がありますが、この場合、お掃除ユニットのコネクターだけを外してお 掃除ユニットを取り外す方法と、コネクターを全て外して基板が入っている電装ボックスも外す方法があります。
 電装ボックスを丸ごと外した方が、湿気による電気トラブルが発生するリスクが低くなりますが、非常に手間がかかります。また、見た目でも分解が複雑そう に見える為、諦めてしまう方も多いので、電装ボックスを外す手順を詳しく解説します。
電装部の分解手順
電装部の分解手順

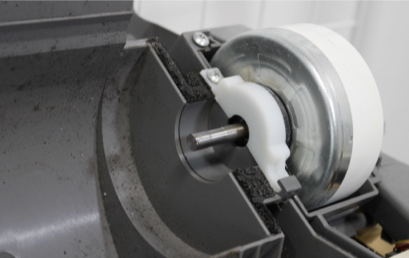

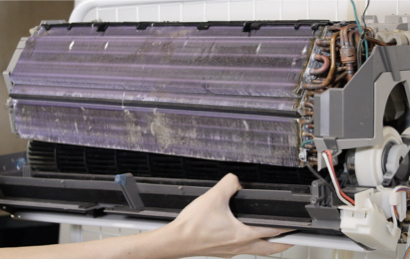

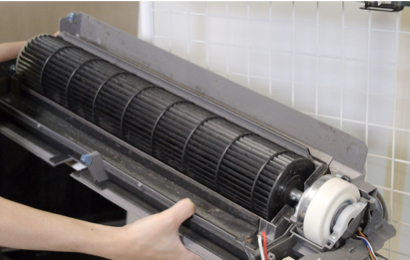

(9)ドレンパンの外し方
 富士通・Sシリーズのドレンパンは、ドレンパンだけを単体では外せません。富士通・Sシリーズのドレンパンは、送風ファンと一体となっている為です。 DVDでは、送風ファンと一緒に外す方法を解説しながら、外しにくい時の原因と対処方法を解説します。
ドレンパンの外し方
ドレンパンの外し方
(10)外しにくいドレンホースの外し方
 富士通・Sシリーズのドレンホースは、裏側のネジで固定されているので、外しにくくなります。ドレンパンが付いた状態では、普通のドライバーが使えない 為です。DVDでは、裏側のネジで固定されているドレンホースの2つの外し方を解説します。



 2019年10月18日現在、お掃除機能付きエアコンの 洗浄実技DVD<基本知識編>・お 掃除機能付きエアコン の洗浄実技DVD<三菱・Lシリーズ編>お 掃除機能付きエアコンの洗浄実技DVD<ダイキン・Rシリーズ編>の3種類を制作・販売しております。<シャープ・SEシリーズ編>は、10 月下旬より販売開始となります。

販売中のDVD


予定しているDVDの内容

 以下は、予定している内容の一部です。収録時間の関係で、内容を変更することもあります。また、お掃除機能付きエアコンの洗浄実技<富士通・Sシ リーズ編>では、分解方法と組み立て方法を中心とした内容になります。お掃除機能付きエアコンの洗浄では、分解と組み立ての難易度が高い為です。ご了承く ださい。


第1部のイメージ


<撮影で使用するエアコンについて>
 このDVDは、「富士通・Sシリーズ・AS-S22A-W・2011年式」の分解と組み立て方法を解説しています。また、壁に設置された 状態での撮影の場合、撮影しにくいことから、ネット状の什器に約160cm の高さに設置して撮影した映像を元にしています。

<主な内容>
【1】富士通・Sシリーズについて
 (1)使用したエアコンの詳細
 (2)富士通・Sシリーズの構造の特徴
 (3)富士通・Sシリーズの各部の名称
 (4)メーカーから分解手順書を入手する方法
   ●メーカーの分解手順書で見るべきところ
 (5)外さない方がいいパーツについて

【2】分解・組み立ての基本
 (1)分解パターンについて
   ●標準的な分解(ドレンパン・送風ファンは外さない分解)
   ●上級者向け分解(ドレンパン・送風ファンまで分解する方法)
 (2)道具について
   ●富士通・Sシリーズの分解で必要になる道具類について
 (3)難易度が高い作業について
   ●下パネルのネジキャップ
   ●ドレンホースの取り外し
   ●ドレンパンを外す時の注意点
   ●電装ボックスの取り付け
   ●下パネルの取り付け
   ●上下風向板の取り付け

【3】分解手順
 (1)前面パネルの取り外し
 (2)ダストボックス・エアフィルターの取り外し
 (3)下側のパネルの取り外し
 (4)パネルカバーの取り外し
 (5)左パネルの取り外し
   ●左パネルのツメの位置と外し方のポイント
 (6)右パネルの取り外し
   ●右パネルのツメの位置と外し方のポイント
 (7)端子台の分解
   ●どこまで分解するべきか?
   ●コードクランプ取り外し
   ●VAケーブルの取り外し
   ●端子台内部のアースの取り外し
 (8)電装ボックスの分解
   ●電装部の分解パターン
   ●電装部のポイントと注意点
   ●コネクターの取り外し
   ●結束バンドの切断
   ●端子台の取り外し
 (9)お掃除ユニットの取り外し
   ●お掃除ユニットの背面側のツメの外し方
 (10)上下風向板の取り外し
   ●取り外しでの注意点
   ●取り外しで時間がかかる部分
 (11)ドレンパンの取り外し
   ●据付板との固定具の取り外し
    据付板との固定具の取り外しで有効なドライバー
   ●ドレンホースの取り外し
    ドレンホースのネジを効率的に外す2つの方法
   ●ドレンパンの取り外し
    ネジを取り外しても外せない時の原因と対応策
    外さない方がいいケース
 (12)送風ファンの取り外し
   ●よくある送風ファンの取り外しと異なる点

【3】組み立て手順
 (1)送風ファンの取り付け
   ●送風ファンの取り付け位置について
   ●チェックするべきこと
 (2)ドレンパンの取り付け
   ●取り付ける際の注意点
   ●据付板との固定具の取り付け
 (3)お掃除ユニットの取り付け
   ●取り付けでのポイント
 (4)電装ボックスの組み立て
   ●よくやりがちな取り付けミスについて
   ●電装ボックスの取り付け
   ●端子台の取り付け
   ●電源コードの固定・アースの取り付け
   ●コネクターの取り付け
   ●結束バンドの取り付け
 (5)端子台の組み立て
   ●アースの取り付け
     ●VAケーブルの取り付け
 (6)右パネルの取り付け
   ●下側のツメの位置について
 (7)左パネルの取り付け
   ●下側のツメの位置について
 (8)パネルカバーの取り付け
   ●パネルカバーの取り付けのポイント
 (9)下パネルの取り付け
 (10)ダストボックスの取り付け
 (11)上下風向板の取り付け
   ●左側のバネの取り付け方
 (12)前面パネルの取り付け

<収録時間>
★51分25秒(DVD:1本)
