お掃除機能付きエアコン・富士通・ノクリアXシリーズ
分解方法と組み立て方法の詳細を公開したDVD教材

富士通・ノクリアXシリーズの 分解・組み立てで難しい作業

　富士通のお掃除機能付きエアコン・ノクリアXシリーズは、サイドファンがある”特殊構造タイプのエアコン”である為に、分解と組み立ての難易度が高く なっています。その為、ノクリアXシリーズの洗浄を敬遠している会社もあります。その原因を挙げると次 のとおりです。

（１）吸込みグリル（前面パネル）が外しにくいことがある
  ノクリアXシリーズの吸込みグリル（前面パネル）は、「左右の軸の部分を外側に広げながら手前に引き出す」のですが、やって みると全くビクともしないことがあります。吸込グリル（前面パネル）の取り外しは、初歩的で極めて単純な作業になりますが、分解作 業の一番 最初の工程の為、ここで躓くと、見ているお客さんも不安になります。本当にプロなのか？と・・・なので、初歩的で基本的な作 業ほど確実に行う必要があります。

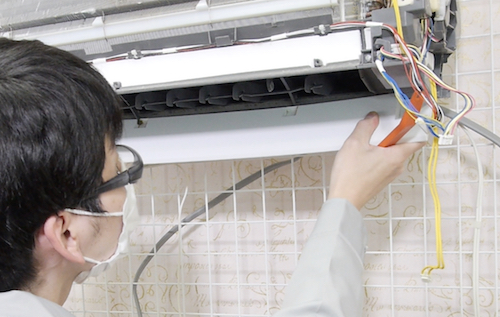

（２）前面パネル・R（右パネル）は、2つの分解パターンを知らないと、右サイドファンを外せない

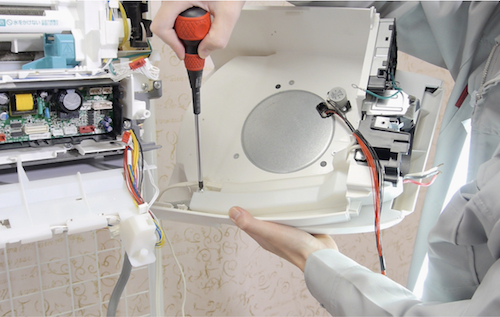

  右サイドファンは、前面パネル・R（右パネル）と一緒に外しますが、2つの外し方があります。電源コードの状態によって、外し方が異なる為です。具体的には、プラグ側の電 源コードを引き出せるか引き出せないかです。引き出せる時は、比較的簡単に外すことができますが、引き出せない時は、若干複雑になります。その為、この2 つのパターンの分解方法を知らないと、サイドファンを完全に外すことができません。

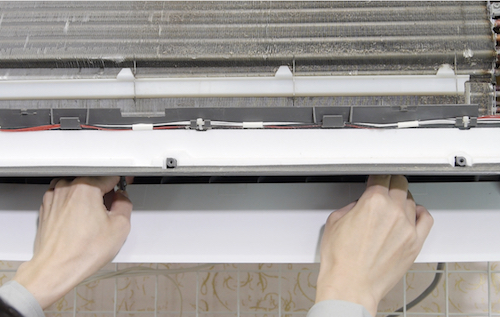

（３）上下風向板が外しにくいことがある
  富士通・ノクリアXシリーズの上下風向板は、中央2カ所の固定部分が外しにくいことがあります。外しにくい原因は、上下風向板の弾力性が低い為です。外し方は 単純で、中央2カ所の固定部分を外側に広げて軸から外すだけですが、固くハマっていると非常に外しにくくなります。

　弾力性が低い材質の為、強 引に外そうと すると、破損の危険があるので注意する必要があります。富士通のエアコンの中には、上下風向板の左側の軸に、バネが入っているタイプがあります。その場合は、取り付けが 非常に難しいので外さないことをお勧めします。AS-X28F-W・2017年式は、バネが入っていないので取り外し可能です。

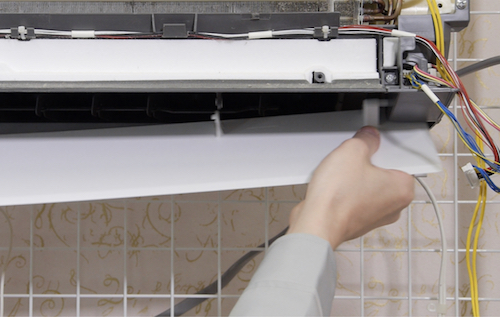

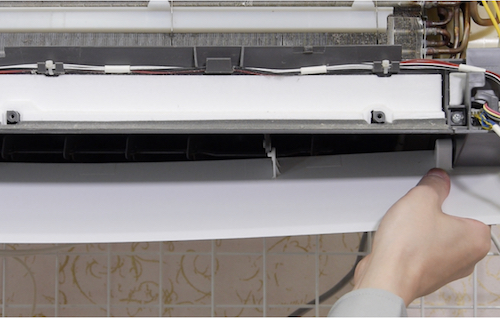

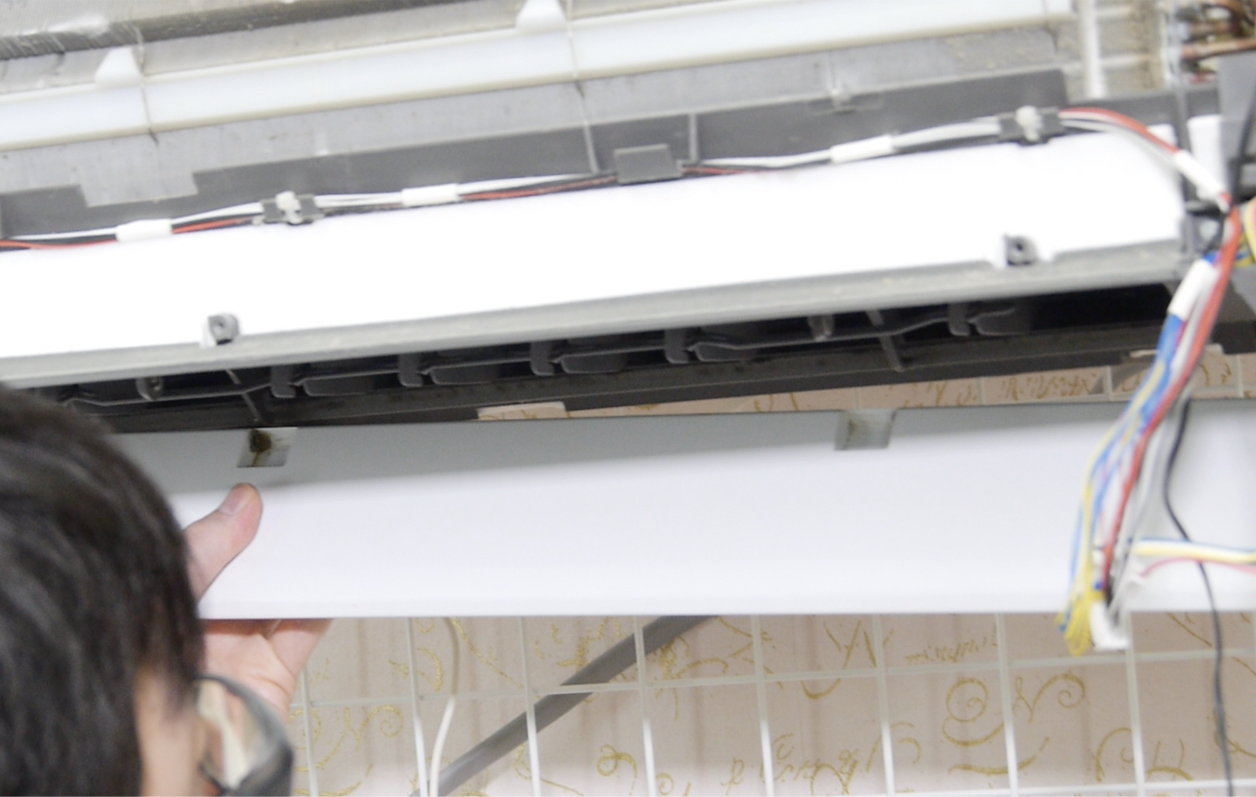

（４）ディフューザーが外しにくい

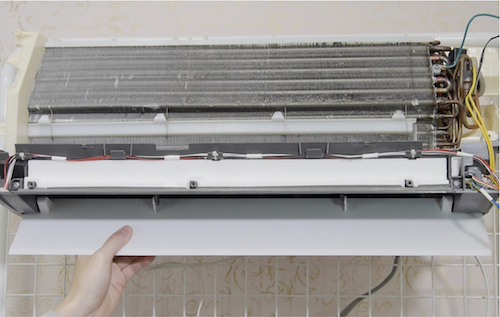

　ディフュザーは、上下風向板の下にあるパーツです。上下風向板と同様に、中央2カ所の固定部分を外して中央をたわませて外しますが、上下風向板よりも中 央2カ所の固定部分が外しにくくなります。中央2カ所の固定部分が硬いだけでなく小さいので、難易度が高くなります。無理に強い 力を加えると、軸が破損する危険がある為です。

　ドレンパ ン・送風ファンを外す場合に は、無理に外さなくてもいいのですが、そうでない場合は、外さないとディフューザー内部に汚水が入るので、外す必要があります。富士通のエアコンの中には、ディフュー ザーの左側の軸に、バネが入っているタイプがあります。その場合は、取り付けが非常に難しいので外さないことをお勧めします。AS-X28F-W・ 2017年式は、バネが入っていないので取り外し可能です。

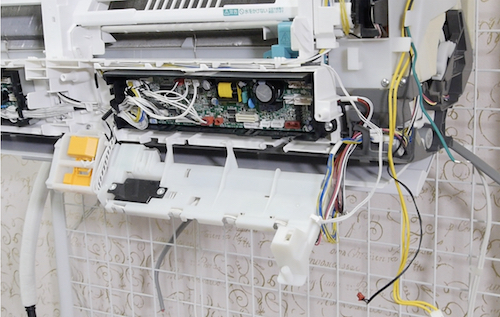

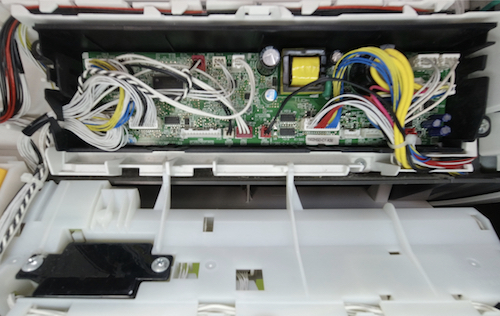

（５）基板のコネクターの一部が外しにくい

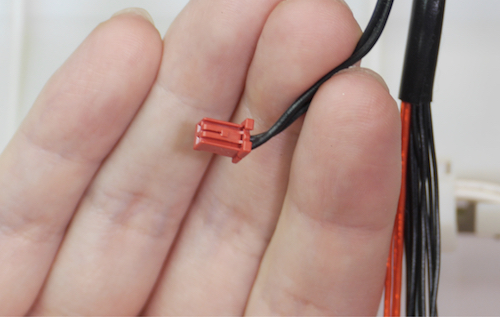

  ノクリアXシリーズのコネクターの一部は、小さいタイプがあるので、非常に外しにくくなっています。ラジオペンチを使用して外すケースもありますが、破損リスクもあるので 注意してください。写真のコネクターは、ラジオペンチを使っても非常に外しにくくなります。

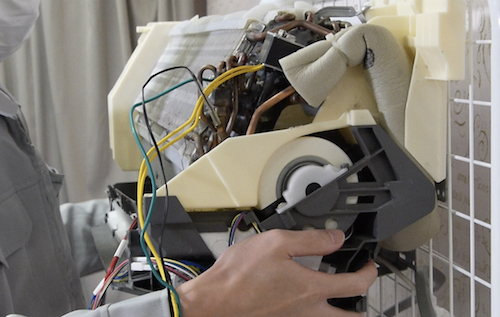

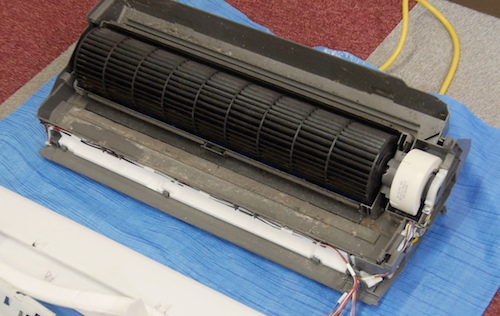

（６）ケーシング（ドレンパンと送風ファン）の取り外しは意外と苦戦する

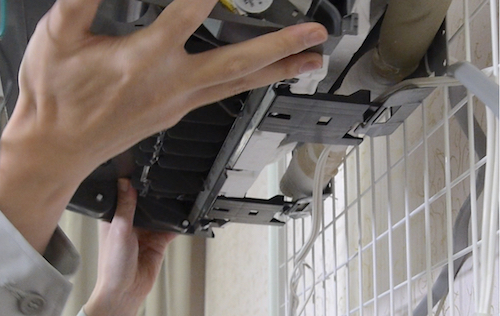

  ドレンパンと送風ファンが一体となった「ケーシング」は、4つのネジを外せば分解できますが、素直に外れないことが多くなります。原因が分かっていれば短時間で外すことが できますが、原因を知らない場合、外せないことがあります。

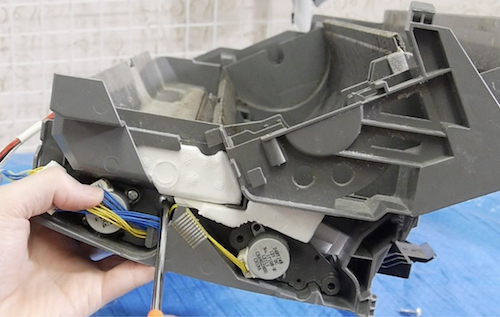

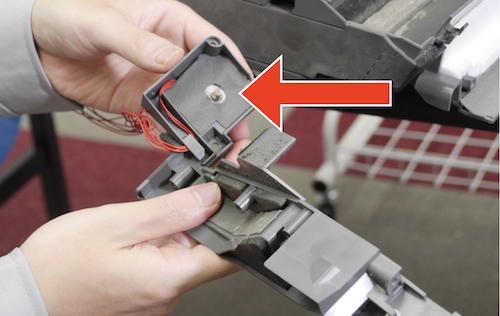

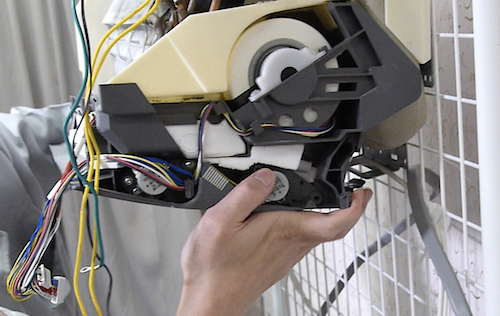

（７）ケーシング左側のモーターボックスの分解と組み立てが難しい

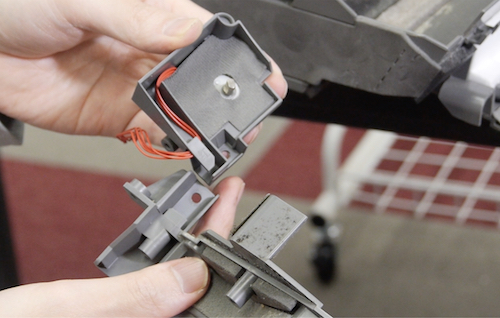

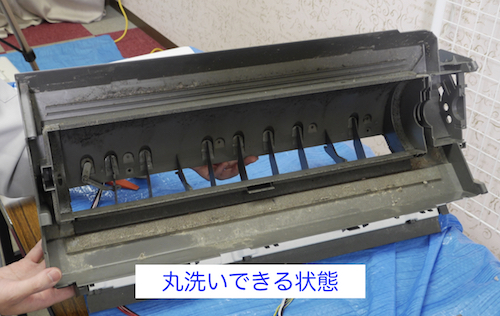

  ケーシング（ドレンパン・送風ファン）を丸洗いするには、送風ファンとファンモーター・上下風向板とディフューザーのモーターが付いている左 右のモーターボックスを外す必要があります。右側は、比較的簡単ですが、左側は特殊な構造になっているので、取り外しと取り 付けの難易度が高くなります。特に、写真の部分のモーター は、取り付け方法を知らないと、取り付け不能になる可能性があります。

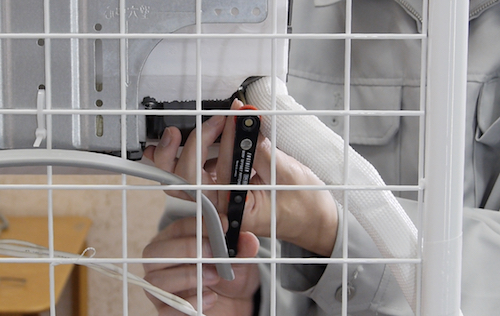

（８）ドレンホースのネジが外しにくい

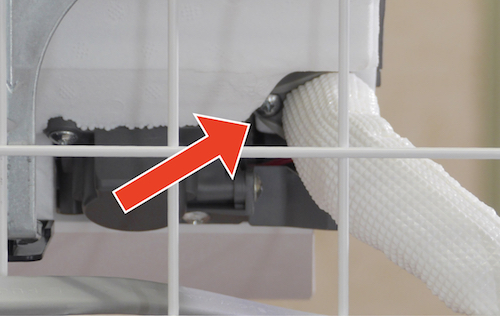

  富士通・ノクリアXシリーズのドレンホースは裏側からネジで固定されているので、ドレンパンが付いている状態では通常のドライバーでは外せません。また、ネジがドレンホー スの奥にあるので、横から見てもネジが見えません。その為、非常に外しにくくなります。（Sシリーズでは、ドレンホースの手前にあるので、L型ドライバー などでも外せますが、Xシリーズはドレンホースの奥にあるので、ラチェットドライバーが必要になります。

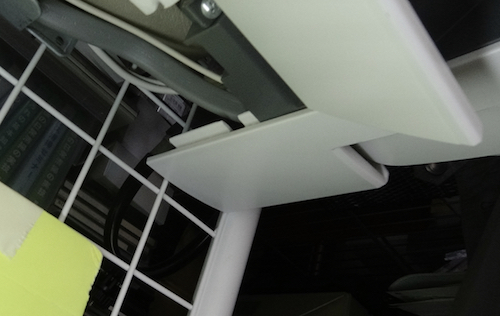

（９）前面パネルR・前面パネルLの取り付けが異常に難しい
  サイドファンが付いた”前面パネルR・前面パネルL”は、取り付けが異常に難しくなります。ポイントは、下側の取り付け位置になりますが、取り付け位置を分かっていても、 正しい位置にはめ込むまで多くの時間がかかることがあります。上手く取り付けできない時の対処方法を知らないと、取り付け不能になることもあるので注意し てください。



（10）分解よりも組み立てに時間がかかる
  ノクリアXシリーズは、分解よりも組み立てに時間がかかります。原因は、配線の位置に迷いやすい点です。リード線が付いたパーツを取り付ける際に、リード線を出す位置を間 違えると、コネクターを付けられない事態になったり、そのほかのパーツの取り付けができないことがあります。その為、何度も取り外 しと取り付けを行うこともあるので、多くの時間がかかることがあります。


DVD教材から手に入る 知識と技術

（１）吸込グリル（前面パネル）を外しにくい時の対処方法
　吸込グリル（前面パネル）を外す時は、外側に広げるようにして手前に外しますが、高くハマっている時は、無理せずに道具を使って外します。しかし、道具 を使う時は、破損に注意する必要があります。 DVDでは、吸込グリル（前面パネル）で活用できる道具についてと、破損を防ぐ為の道具の使い方を解説します。

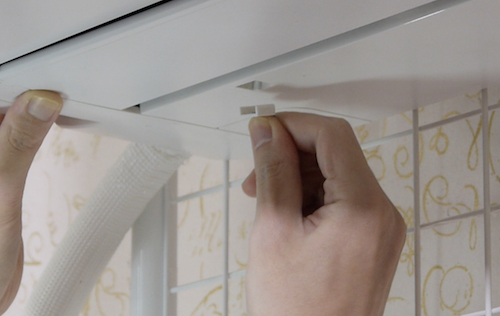

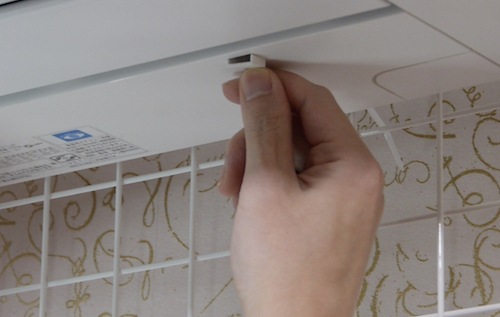

（２）アンダーカバーのネジキャップを外す道具の作り方
　富士通ノクリXシリーズのアンダーカバーのネジキャップは、非常に外しにくくなります。多くの場合、マイナスドライバーを使用しますが、ネジキャップの 構造上、無理に外そうとすると破損します。このネジキャップを簡単に外すにはL型の道具を使用する必要がありますが、市販されていません。なので、ある道 具を加工して作る方法を解説します。これがあれば、ネジキャップを破損させず安全に外すことができます。

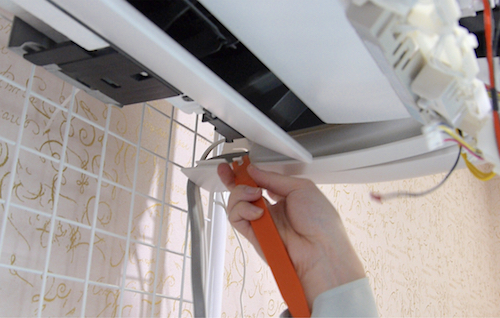

（３）外しにくい上下風向板を外す道具
　硬くハマっていない時は素手で外せますが、そうでない時は、道具を使います。DVDでは、上下風向板の中央2カ所を外す時の道具と使い方を解説します。 たとえ、硬くハマっていない時でも、この道具を使用すれば、簡単に外せるだけでなく、破損リスクも非常に低くなります。


（４）ディフューザーを安全に短時間で外す方法
　ディフューザーを取り外す際は、中央2ヶ所の固定部分を外して中央をたわませて左右を外します。しかし、ディフューザーは、柔軟性が低く硬くなっている ので、無理にたわませると破損するのでは..とビクビクしながら作業することになります。このような場合には、ある部分を緩めることで、無理にたわませな くても簡単に外すことができます。

（５）前面パネル・R（右パネル）を外す時の2つの分解パターン
　前面パネル・R（右パネル）を外す時は、電源コードの状況によって外し方が異なります。その為、一つの方法しか知らないと、前面パネル・Rと一緒に外す サイドファンを外すことができません。その為DVDでは、電源コードを引き出せる場合の外し方と、引き出せない時の外し方の2つのパターンを解説し ます。

（６）ケーシング（ドレンパン・送風ファン）を外す時の2つの分解パターン
　ケーシング（ドレンパン・送風ファン）を外す工程は、ネジ4本外して下方向へ外すだけなのですが、素直に外せないことが多くなります。この場合、ネジだ けでなく、あるパーツを外すことで外しやすくなります。但し、ネジを外すタイミングを間違えると破損にも繋がるので...”重要な注意点” もあります。DVDでは、標準的な外し方と標準的な方法で外せない時の外し方の2つのパターンを解説します。

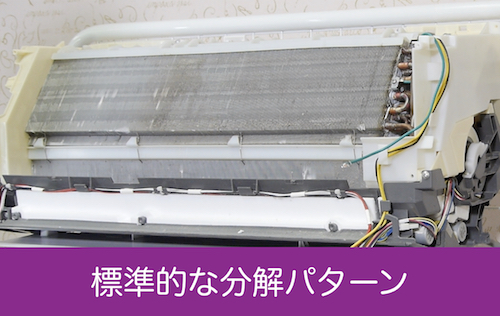

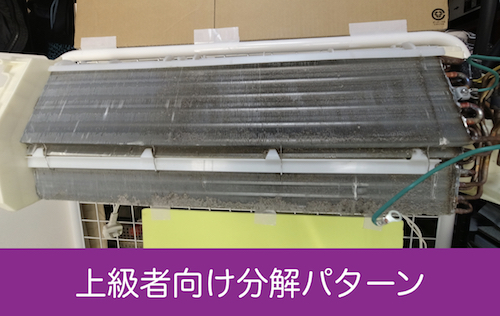

（６）標準的な分解と上級者向け分解
　お掃除機能付きエアコンの分解は、設置状況・受注価格・作業可能時間によって、どこまで分解するかを決める必要があります。DVDでは、作業時間を優先 する時の「標準的な分解パターン」と、洗浄価値を高める為の「上級者向けの分解パターン」の2つの分解パターンを解説します。
（７）前面パネルR・前面パネルLの2つの取り付け方法
　前面パネルR・前面パネルLは、下側の位置がポイントになりますが、1回で取り付けができるケースが非常に少なくなります。取り付けの際に、壁面に当た り正常の位置にはめ込むことができないことがある為です。なのでDVDでは、通常の取り付け方法と、通常の方法で取り付けができない時の対処 方法も解説します。
（８）上下風向板等のモーターボックスの分解と組み立て方法
　ケーシングを外して送風ファンを外しても、上下風向板・ディフューザーのモーターが5つ付いているので丸洗いできません。上下風向板・ディフューザーの モーター4つは、モーターだけ外せますが、残りの一つはモーターボックスを外さないと外せません。このモーターボックスは、取り外し・取り付けの難易度が 高くなるので、その重要ポイントを解説します。

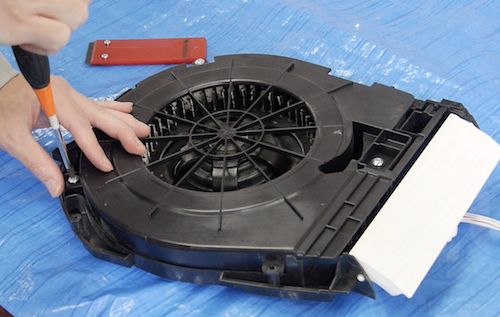

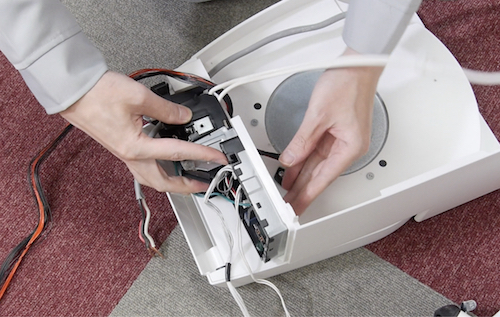

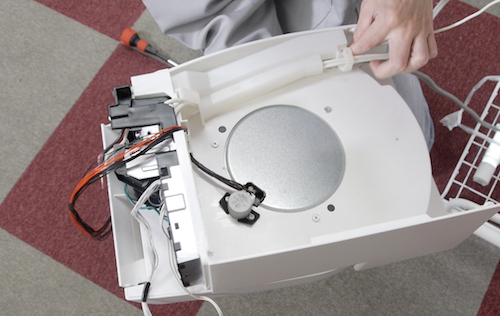

（９）サイドファンの分解方法

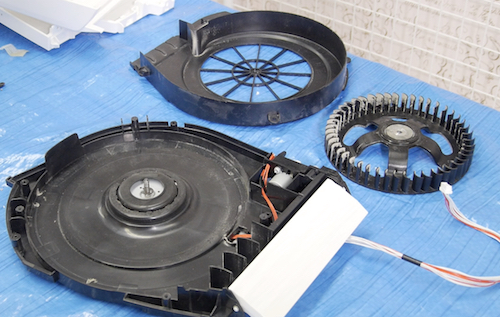

　富士通・Xシリーズのサイドファンの取り外しは、問題なくできることが多くなりますが、サイドファンの分解は意外と面倒な作業になります。サイドファン の分解ができないと、内部のファンを洗浄できないので、DVDでは、サイドファンの完全分解する方法を解説します。

予定しているDVDの内容

　以下は、予定している内容の一部です。収録時間の関係で、内容を変更することもあります。また、お掃除機能付きエアコンの洗浄実技＜富士通・ノクリアX シ リーズ編＞では、分解方法と組み立て方法を中心とした内容になります。お掃除機能付きエアコンの洗浄では、分解と組み立ての難易度が高い為です。ご了承く ださい。




＜撮影で使用するエアコンについて＞
　このDVDは、「富士通・Xシリーズ・AS-X28F-W・2017年式」の分解と組み立て方法を解説しています。また、壁に設置された 状態での撮影の場合、撮影しにくいことから、ネット状の什器に約160cm の高さに設置して撮影した映像を元にしています。

【１】富士通・ノクリアXシリーズについて
　（１）使用したエアコンの詳細
　（２）富士通・ノクリアXシリーズの構造の特徴
　（３）富士通・ノクリアXシリーズの各部の名称
　（４）AS-X28F-Wと構造が同じ型番

【２】分解・組み立ての基本
　（１）分解パターンについて
　　　●ドレンパン・送風ファンを外さない分解パターン）
　　　●ドレンパン・送風ファンまで外す分解パターン）
　（２）道具について
　　　●富士通・ノクリアXシリーズの分解で必要になる道具類について
　（３）難易度が高い作業について
　　　●アンダーカバーパネル　●サイドファン　●ケーシング（ドレンパン・送風ファン）　●モーターボックスなど

【３】分解手順
  （１）吸込グリル（前面パネル）の取り外し
　　　●吸込グリルの取り外しで有効な道具と使い方
  （２）ダストボックスの取り外し
  （３）アンダーカバーのネジキャップの取り外し
　　　●ネジキャップの取り外しで有効な道具
　　　●ネジキャップの取り外し用の道具の作り方
　　　●道具の使い方
  （４）アンダーカバーの取り外し
　　　●ネジの取り外し
　　　●カバーの取り外し
  （５）前面パネルC（内部パネル）の取り外し
  （６）空清カートリッジの取り外し
  （７）配線カバーの取り外し
  （８）端子板のケーブルの取り外し
　　　●ケーブルを外す時のポイント
  （９）機能部品ケースの分解
　　　●コネクターを外す前にやるべきこと
　　　●取り外すコネクターについて
　　　●外しにくいコネクターについてと対処方法
  （10）電源基板の分解
　　　●取り外すコネクターについて
  （11）フィルター基板の分解
　　　●アースの取り外し
　　　●取り外すコネクターについて
  （12）前面パネルL（左サイドファン含む）の取り外し
　　　●外す前にやるべきこと
　　　●取り外す時のポイント
  （13）前面パネルR（右サイドファン含む）の取り外し
　　　●外す前にやるべきこと
　　　●取り外す時のポイント
　　　●2つの分解パターン

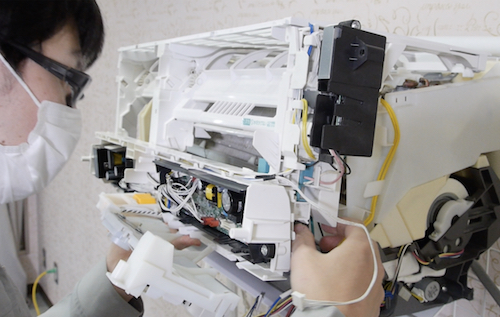

  （14）お掃除ユニット・機能部品ケース・電源基板の取り外し
　　　●お掃除ユニットを外す時の注意点
  （15）上下風向板の取り外し
　　　●上下風向板の中央2ヶ所を外す時の注意点
　　　●上下風向板の中央2ヶ所を外す時の道具について
  （16）ディフューザーの取り外し
　　　●ディフューザーを簡単に外す方法
  （17）ドレンホースの取り外し
　　　●ドレンホースのネジを外す時の道具について
　　　●ドレンホースを外す時の道具について
  （18）上下風向板・ディフューザーモーターの取り外し（標準的分解の場合）
  （19）遮水板の取り外し
　　　●遮水板を外す前にやるべきこと
  （20）ケーシング（ドレンパン・送風ファン）の取り外し
　　　●ケーシングが外せない時の原因
　　　●ケーシングを外す時の2つの方法と注意点
  （21）クロスフローファン（送風ファン）の取り外し
　　　●ファンモーターの取り外し
　　　●クロスフローファンの取り外し
  （21）上下風向板・ディフューザーのモーターボックスの取り外し
　　　●上下風向板・ディフューザーのモーターの取り外し
　　　●背面側のモーターの取り外し
  （22）左サイドファンの分解
　　　●サイドファンの分解で必要になるもの
  （23）右サイドファンの分解


【４】組み立て手順
  （１）右サイドファンの組み立て
  （２）左サイドファンの組み立て
  （３）上下風向板・ディフューザーのモーターボックスの組み立て
  （４）クロスフローファン（送風ファン）の組み立て
　　　●ファンモーターの取り付け
　　　●クロスフローファンの取り付け
  （５）ケーシング（ドレンパン・送風ファン）の取り付け
  （６）ドレンホースの取り付け
  （７）遮水板の取り付け
　　　●遮水板の取り付け時のポイント
  （８）ディフューザーの取り付け
  （９）上下風向板の取り外し
  （10）お掃除ユニット・機能部品ケース・電源基板の取り付け
　　　●取り付ける時の重要なポイント
  （11）前面パネルR（右サイドファン含む）の取り付け
　　　●2つの取り付けパターン
  （12）前面パネルL（左サイドファン含む）の取り付け
　　　●2つの取り付けパターン
  （13）フィルター基板の組み立て
　　　●フィルター基板を取り付ける時の注意点
  （14）電源基板の組み立て
  （15）機能部品ケースの分解
　　　●リード線を取り付ける時の注意点
　　　●コネクターの取り付けができない時の原因
  （16）端子板のケーブルの取り付け
　　　●ケーブルを取り付ける時のポイント
  （17）配線カバーの取り付け
  （18）空清カートリッジの取り付け
  （19）前面パネルC（内部パネル）の取り付け
  （20）アンダーカバーの取り付け
  （21）ダストボックスの取り付け
  （22）吸込グリル（前面パネル）の取り付け

＜収録時間＞
★58分13秒（DVD：1本）
