お掃除機能付きエアコン・パナソニック・Xシリーズ(CXRシリーズ)の
分解方法と組み立て方法の詳細を公開したDVD教材


お掃除機能付きエアコンの中でも分解と組み立て難易度が高い…パナソニック・Xシリーズ(CXR)の
分解方法・組み立て方法・作業ミスを防止する方法を公開するDVD教材のご案内です。
ドレンパン・送風ファン・ファンモーター・排気ユニットまでの分解方法を解説したDVD教材です。


注文ボタン

パナソニック・Xシリーズ (CXRシリーズ)の特徴

 パナソニックのエアコンの中でも、Xシリーズ(CXRシリーズ)は、多くの方がパネルを開けてみて頭を悩ませてしまう難易度が高い機種です。その為、パ ナソニック・Xシリーズ(CXRシリーズ)の洗浄を断っている会社もあります。そこで、まず最初に、パナソニック・Xシリーズ(CXRシリーズ)の主な特 徴を挙げてみます。

(1)自動排出方式のフィルターお掃除ロボット
  パナソニック・CXRシリーズは、フィルターに付いた埃を屋外へ自動的に排出する機能を持ったお掃除機能付きエアコンです。この機能がある為に、分解するパーツが多くなる のが特徴です。他のメーカーのエアコンにはない「排気ユニット」「排気用ホース」があります。

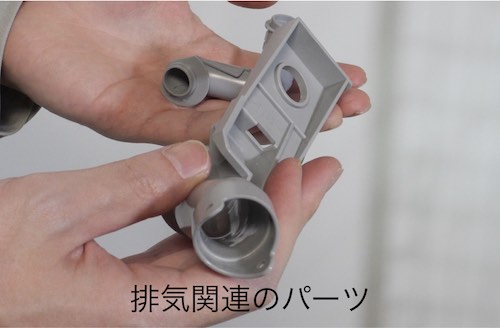

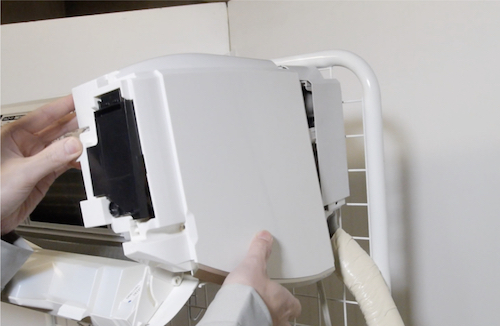

パナソニック・CXRシリーズの排気ユニット

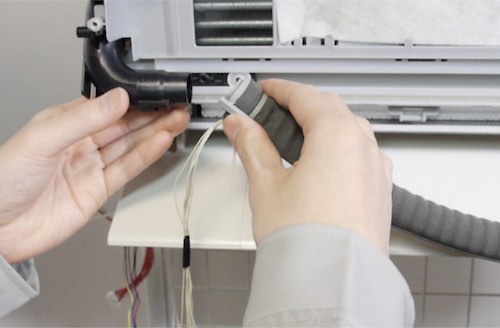

パナソニック・CXRシリーズの排気ホース

(2)正面側に配置された電装部

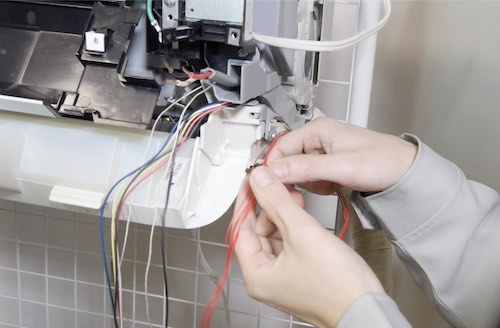

  パナソニック・CXRシリーズは、正面側に電装部があるエアコンとなります。正面側に電装部があるので、右側のスペースが少なくてもリード線を外すことができますが、電装 ボックス(基板)を外さないと、養生をしても水や洗剤が付着するリスクがあります。また、電装ボックスを外さないと、お掃除ユニットを外すことができませ ん。

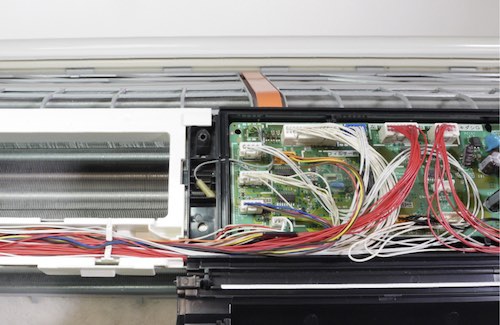

パナソニック・CXRシリーズの電装部
パナソニック・CXRシリーズの電装部

(3)分解・組み立ての難易度が高い機種

  パナソニック・CXRシリーズは、排気ユニット・排気用ホースがあり、分解パーツが多くなることと、分解しにくいパーツも存在することから、分解難易度が高いお掃除機能付 きエアコンとなります。
パナソニック・CXRシリーズの分解難易度が高い部分
パナソニック・CXRシリーズの分解難易度が高い部分

(4)組み立てミスが発生しやすい機種

  パナソニック・CXRシリーズは、分解よりも組み立てが非常に難しくなります。その為、組み立てミスをする確率が非常に高くなります。今回のDVDの撮影で使用した中古の エアコンは、内部洗浄をした形跡があるのですが、取り付けミスが6カ所ありました。6カ所の内3カ所は、致命的なミ スで作動不良を起こすミスでした。
パナソニック・CXRシリーズの組み立てミスが発生しやすい部分
パナソニック・CXRシリーズの組み立てミスが発生しやすい部分

(5)分離型のパネル

  パナソニック・CXRシリーズのパネルは、左右分離型になっています。その為、一体型のエアコンに比べて、パネルの取り外しと取り付けに時間がかかります。

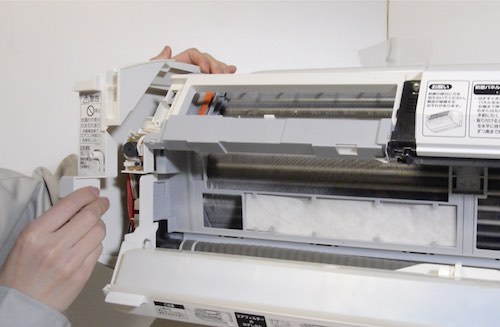

パナソニック・CXRシリーズの左右のパネル
パナソニック・CXRシリーズの左右のパネル

パナソニック・Xシリーズ (CXRシリーズ)で難しい作業

(1)電装ボックスの取り外し

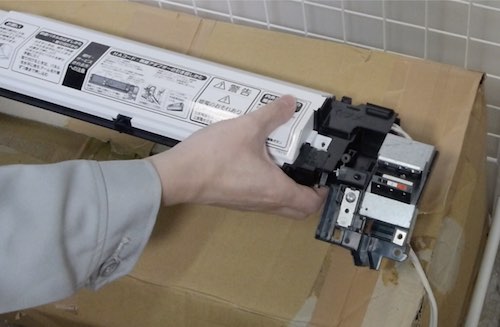

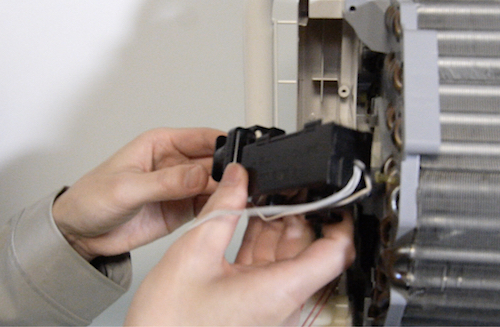

  パナソニック・CXRシリーズの電装ボックスは、分解難易度が高くなります。原因は、端子板と一緒に外すことになる為です。端子板には、Fケーブル(VVFケーブル・VA 線・内外接続電線)と電源コード関連のリード線があるので、Fケーブルの取り外しと電源コードの配管スペースからの取り出しが必須と なります。
パナソニック・CXRシリーズの電装ボックス
パナソニック・CXRシリーズの電装ボックス

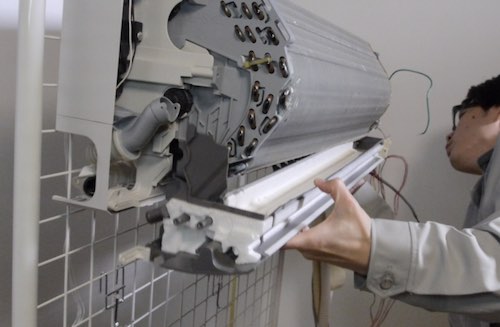

(2)お掃除ユニットの取り外し

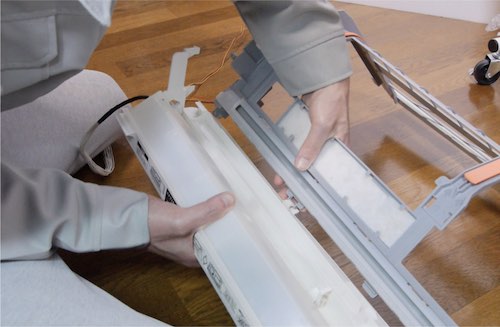

  お掃除機能付きエアコンの洗浄では、お掃除ユニットを外さないとアルミフィンの洗浄が十分にできません。しかし、パナソニック・CXRシリーズでは、このお掃除ユニットを 外せない状態で洗浄している清掃会社が多いようです。実は、パナソニック・CXRシリーズのお掃除ユニット自体の取り外しは難しくありません。お掃除ユ ニットを外せる状態にするまでが難しくなります。その1つは、正面に付いている電装ボックスの取り外しです。

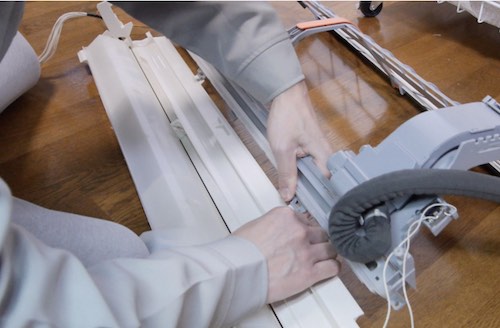

パナソニック・CXRシリーズのお掃除ユニット
パナソニック・CXRシリーズのお掃除ユニット

(3)排気関連のパーツの取り付けで間違いやすい

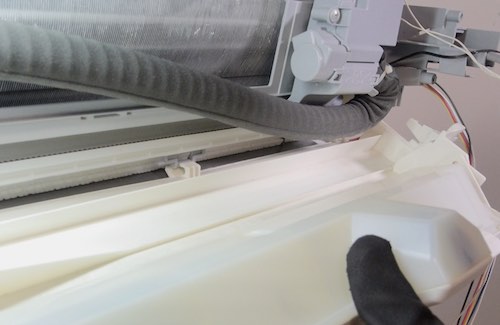

  自動排出方式のエアコンの場合、排気ユニットや排気ホースなどのパーツが増えるので、分解に時間がかかるだけでなく、分解できても組み立てで間違えることが多くなります。 特に、左奥の小さな配管部品の取り付けを間違いやすくなります。

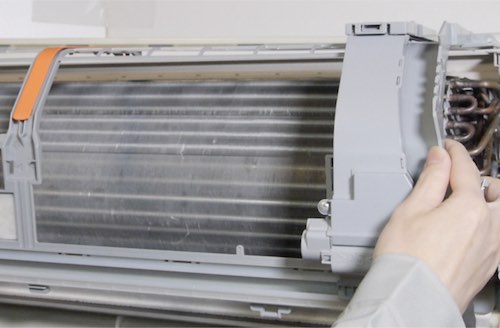

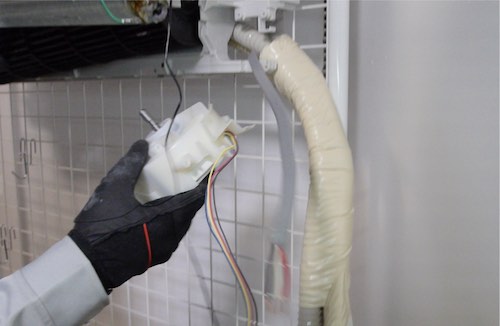

パナソニック・CXRシリーズの排気ユニット
パナソニック・CXRシリーズの排気ユニット

(4)電装部の組み立てが難しい

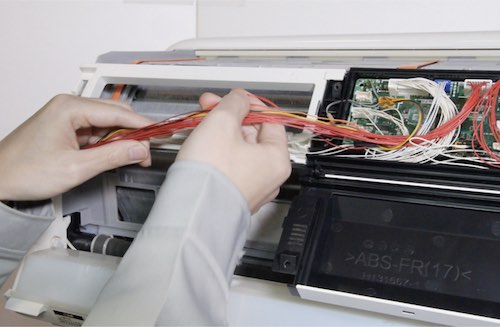

 パナソニック・CXRシリーズのリード線は数が多いので、リード線を通す位置に迷いやすくなります。リード線を通す位置を間違えると、コネクターの取り 付けができないので非常に重要なことになります。なので、多くの写真で記録しておく必要があります。
パナソニック・CXRシリーズの電装ボックス
パナソニック・CXRシリーズの電装ボックス

(5)上下風向ルーバーが外しにくい

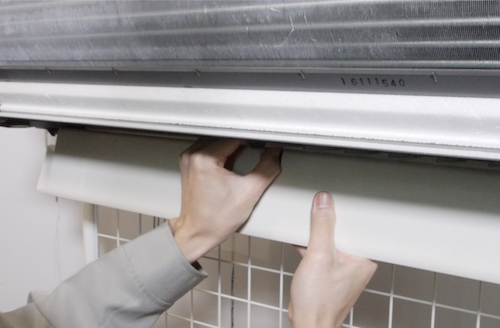

  パナソニック・CXRシリーズの上下風向ルーバーは、硬くハマっているので無理に外そうとすると破損する危険があります。
パナソニック・CXRシリーズの上下風向ルーバー
パナソニック・CXRシリーズの上下風向ルーバー

(6)左右のパネルが付けにくい
  左右のパネルは、複雑な構造ではありませんが、取り付けの際は意外と苦戦します。なので、取り外しの際に、どのように付いていたかをよく確認しておくことをお勧めしま す。


(7)表示部カバーは外すと取り付けが難しい
  表示部カバーは、外すことができます。しかし、取り付けが非常に難しくなります。取り外しの逆の方法で取り付けようとしても、取り付けできない為です。
パナソニック・CXRシリーズの表示部カバー
パナソニック・CXRシリーズの表示部カバー

(8)作動不良を起こすミスをしやすい

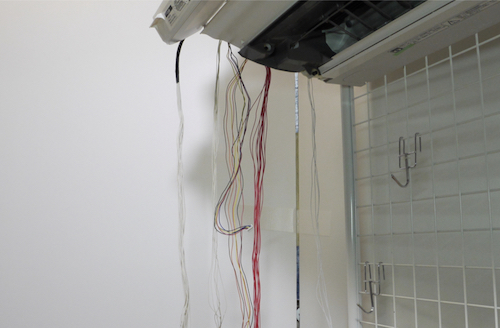

  作動不良を起こすミスをしやすい原因は、細いタイプのリード線が数多くあることです。その為、取り外しと取り付けでは細心の注意が必要になります。

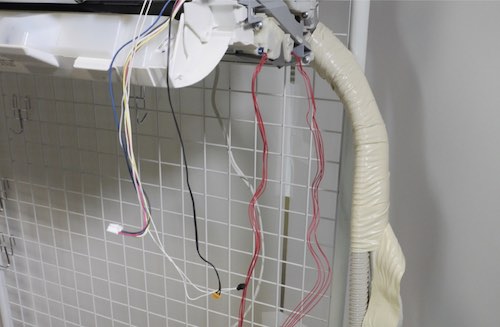

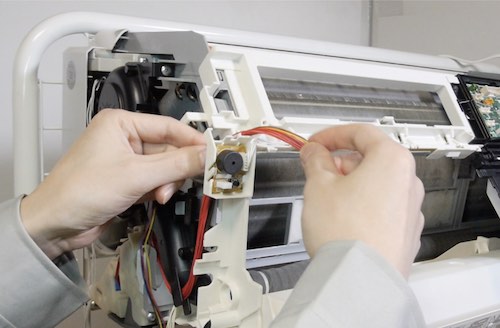

パナソニック・CXRシリーズのリード線
パナソニック・CXRシリーズのリード線

(9)送風ファンが外しにくい

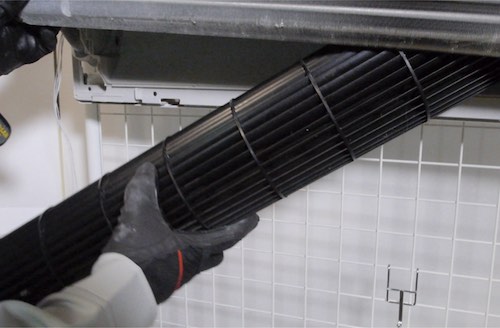

  通常、送風ファンは、アルミフィンを開けて左方向へ引き抜きますが、非常に外しにくくなります。なので、左方向へ引き抜く以外の外し方で取り出す必要があります。

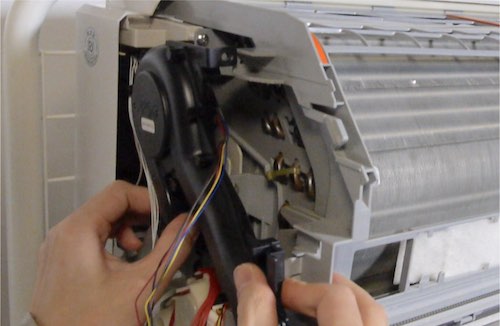

パナソニック・CXRシリーズの送風ファン
パナソニック・CXRシリーズの送風ファン

(10)分解よりも組み立てに時間がかかる
  パナソニック・CXRシリーズは、分解よりも組み立てに時間がかかります。原因は、配線の位置に迷いやすい点です。リード線が付いたパーツを取り付ける際 に、リード線を出す位置を間 違えると、コネクターを付けられない事態になったり、そのほかのパーツの取り付けができないことがあります。その為、何度も取り外 しと取り付けを行うこともあるので、多くの時間がかかることがあります。

DVD教材から手に入る 知識と技術

(1)ドレンパンの外し方
 ドレンパンには多くの汚れが付着しているので、外して洗浄するのが理想です。しかし、ドレンパンの取り外しは、難易度が高いと感じている方が多いようで す。エアコンの機種によっては難易度が高いケースもありますが、パナソニック・CXRシリーズは、難易度が高くないので、ぜひ、チャレンジしてほしいと思 います。

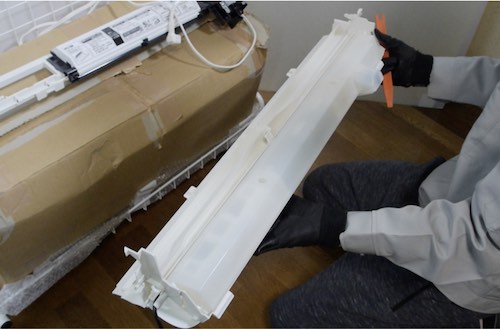

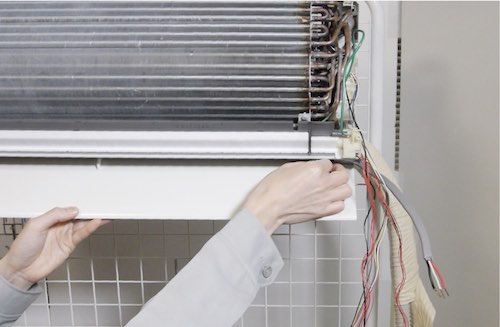

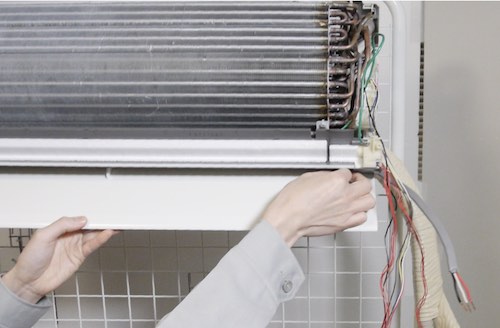

ドレンパンの分解
ドレンパンの分解

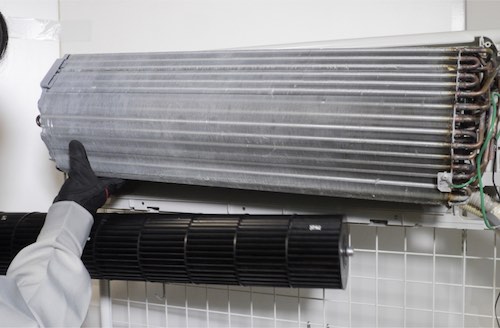

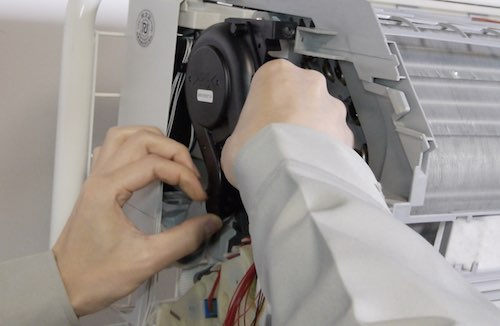

(2)送風ファンとファンモーターの外し方
 エアコンの洗浄で送風ファンまで外しているケースは非常に少ないのですが、送風ファンを外せると、下からも洗浄できるので、汚れが残りにくくなります。 しかし、パナソニック・CXRシリーズの送風ファンは、通常の外し方では外せないことがあります。通常は、左方向へ引き抜く方法で外しますが、DVDで は、ファンモーターを外してから送風ファンを取り出す方法を解説します。

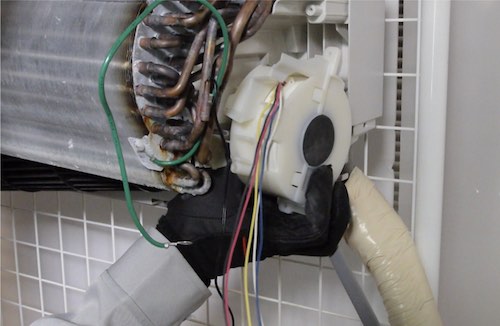

送風ファンの分解
送風ファンの分解
(3)よくやりがちな分解・組み立てミスと対処方法
 パナソニック・CXRシリーズは、リード線が多いので分解・組み立てミスをしやすい機種です。今回のDVDの撮影で使用し た中古のエアコンは、内部洗浄 をした形跡があるのですが、取り付けミスが6カ所ありました。6カ所の内3カ所は、致命的なミスで作 動不良を起こすミスでした。DVDでは、ミスしやすい部分とミスを防止する為の対処方法を公開します。


(4)Fケーブルの安全な外し方と取り付け方法

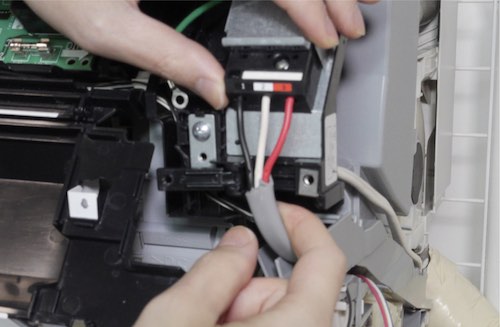

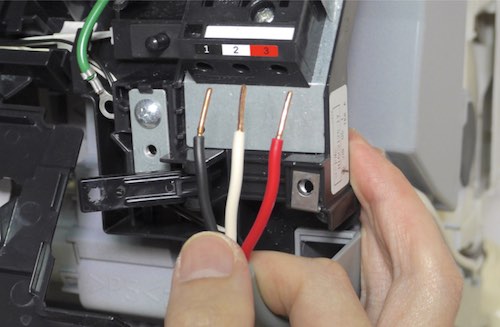

 パナソニック・CXRシリーズの電装ボックスは、端子板のFケーブル(VVFケーブル・VA線・内外接続電線)を外す必要があります。しかし、Fケーブ ルは硬くハマっているので外しにくくなります。ペンチなどを使って外す方法もありますが、被覆にキズを入れる危険もあります。DVDでは、Fケーブルを安 全に外す方法と取り付け方法を解説します。

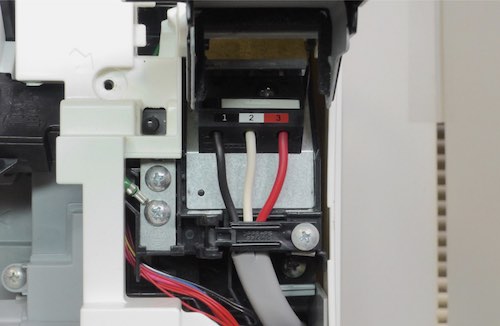

Fケーブルの外し方
Fケーブルの外し方

(5)電源コードを取り出す方法
 パナソニック・CXRシリーズの電装ボックスを外すには、Fケーブルだけでなく、エアコンの背面側下部の配管スペースに収まっている電源コードも取り出 す必要があります。コンセントが右側の場合は、問題なく取り出せることが多くなりますが、左側の場合は、取り出しにくくなります。DVDでは、左側にコン セントがあるケースを想定し、電源コードの取り出し方法を解説します。


(6)排気ユニットと排気関連パーツの外し方
 パナソニック・CXRシリーズは、お掃除ロボットで回収した埃を外部に排気する構造になっているので、これらに関連するパーツの分解方法と組み立て方法 の詳細を解説します。特に、背面側のパーツは、取り付けミスをしやすいので、ミスを防止する取り付け方法を解説します。
排気ユニット
排気ユニット

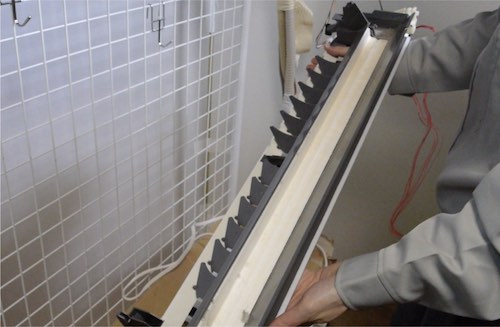

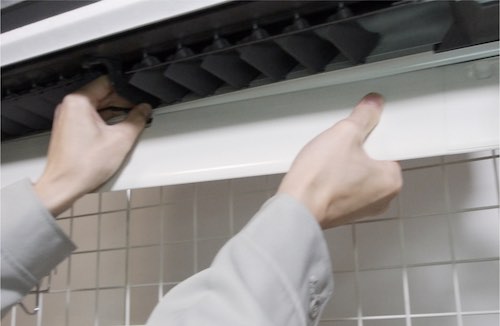

(7)上下風向ルーバーの安全な外し方
 上下風向ルーバーは、他のエアコンに比べて外しにくくなっています。無理に外そうとすると破損の危険もあるので、DVDでは、安全で確実な外し方を公 開します。

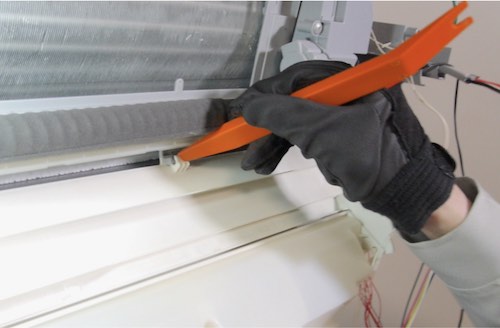

上下風向ルーバーの安全な外し方
上下風向ルーバーの安全な外し方
(8)表示部カバーの取り付け方法

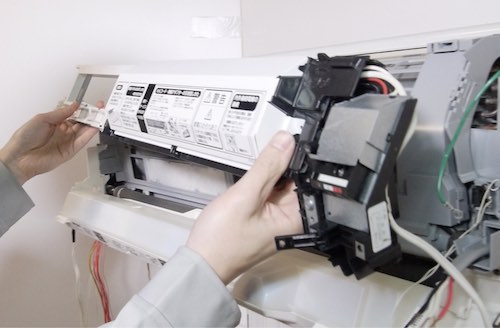

 表示部カバーの取り外しと取り付けは、難易度が高い作業の1つです。DVDでは、道具を使った外し方と取り付ける時の重要ポイントを解説 します。
表示部カバーの取り付け方法
表示部カバーの取り付け方法


DVDの内容

DVDのイメージ


<撮影で使用するエアコンについて>
 このDVDは、「パナソニック・Xシリーズ(CXRシリーズ)・CS-286CXR-W・2016年式」の分解と組み立て方法を解説して いま す。また、壁に設置された 状態での撮影の場合、撮影しにくいことから、ネット状の什器に約160cm の高さに設置して撮影した映像を元にしています。

【1】パナソニック・Xシリーズ(CXRシリーズ)について
 (1)使用したエアコンの詳細
 (2)パナソニック・Xシリーズ(CXRシリーズ)の構造の特徴
 (3)パナソニック・Xシリーズ(CXRシリーズ)と構造が同じ型番

【2】分解・組み立ての基本
 (1)分解パターンについて
   ●ドレンパン・送風ファンを外さない分解パターン)
   ●ドレンパン・送風ファンまで外す分解パターン)
 (2)難易度が高い作業について
   ●アンダーカバーパネル ●サイドファン ●ケーシング(ドレンパン・送風ファン) ●モーターボックスなど

【3】分解手順

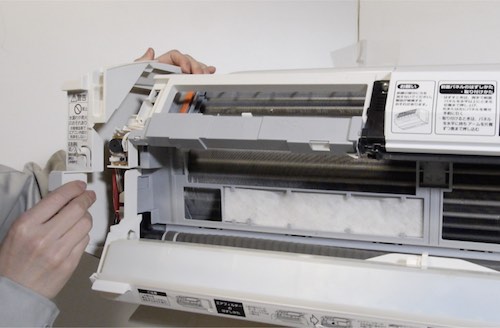

  (1)前面パネルの取り外し
(2)エアフィルターの取り外し
(3)右パネルの取り外し
  ●右パネルの取り外しのポイント
(4)左パネルの取り外し
  ●左パネルの取り外しのポイント
(5)電装部の分解
  ●電装ボックス(左)のフタを開ける
  ●リード線ボックス(右)のフタの取り外し
  ●リード線の取り外し(左側)
  ●リード線の取り外し(右側)
  ●電源コードの取り出し
  ●アース線の取り外し
  ●Fケーブルのコード止め具の取り外し
  ●Fケーブルの取り外し
   Fケーブルを外す時の注意点とポイント
  ●端子台の右下ネジの取り外し
      ●電装ボックス(端子台含む)の取り外し
(6)排気ユニットの取り外し
  ●排気ホースの取り外し
  ●排気ユニットの取り外し
  ●その他の排気ユニットのパーツの取り外し
(7)お掃除ユニットの分解
  ●表示部カバーの取り外し
  ●お掃除ユニットの取り外し
(8)上下風向ルーバーの取り外し
  ●奥側の上下風向ルーバーの取り外し
  ●手前側の上下風向ルーバーの取り外し
  ●上下風向ルーバーの安全な外し方
(9)ドレンパンの取り外し
  ●ドレンホースの取り外し
  ●ドレンパンの取り外し
(10)遮水板の取り外し
  ●ドレンパンを外してから外す理由
  ●遮水板を外す時のポイント
(11)ルーバーモーターの取り外し
  ●左側ルーバーモーターの取り外し
  ●右側ルーバーモーターの取り外し
(12)送風ファンの取り外し
  ●ファンモーターの取り外し
  ●送風ファンの取り外し


【4】組み立て手順
 (1)送風ファンの取り付け
  ●ファンモーターの取り付け
  ●送風ファンの取り付け
(2)ルーバーモーターの取り付け
  ●左側ルーバーモーターの取り付け
  ●右側ルーバーモーターの取り付け
(3)遮水板の取り付け
  ●遮水板を取り付ける時の重要ポイント
(4)ドレンパンの取り付け
  ●ドレンパンの取り付ける時のポイント
  ●ドレンホースの取り付け
(5)上下風向ルーバーの取り付け
  ●奥側の上下風向ルーバーの取り付け
  ●手前側の上下風向ルーバーの取り付け
(6)お掃除ユニットの取り付け
  ●表示部カバーの取り付け
  ●お掃除ユニットの取り付け
(7)排気ユニットの取り付け
  ●その他の排気ユニットのパーツの取り付け
  ●排気ユニットの取り付け
  ●排気ホースの取り付け
(8)電装部の組み立て
  ●電装ボックス(端子台含む)の取り付け
  ●端子台の右下ネジの取り付け
  ●Fケーブルの取り付け
   Fケーブルを取り付ける時の注意点とポイント
  ●Fケーブルのコード止め具の取り付け
  ●アース線の取り付け
  ●電源コードを配管スペースに戻す
  ●リード線の取り付け(右側)
  ●リード線の取り付け(左側)
  ●リード線ボックス(右)のフタの取り付け
(9)左パネルの取り付け
  ●左パネルの取り付けのポイント
(10)右パネルの取り付け
  ●右パネルの取り付けのポイント
(11)エアフィルターの取り付け
(12)前面パネルの取り付け

<収録時間>
★58分13秒(DVD:1本)


注文ボタン



販売価格などについて

<商 品概要と販売価格について>

<商品概要>

パナソニック・CXRシリーズのDVDイメージ

●DVD-video:1本(収録時間:57分08秒)


<販売価格>

●販売価格:15,400円(税込・送料無料)



特別セット

<お掃除機能付きエアコンDVD特別セット>

★お掃除機能付きエアコンDVD<2本セット> バラでの合計価格:25,920円→19,800 円
★お掃除機能付きエアコンDVD<3本セット> バラでの合計価格:38,880円→24,800 円
★お掃除機能付きエアコンDVD<6本セット> バラでの合計価格:77,760円→46,800 円

(選択できるDVD)
・おそうじ機能付きエアコンの洗浄実技<パナソニック・CXRシリーズ編>
・おそうじ機能付きエアコンの洗浄実技<三菱・Lシリーズ編> ・・・詳 細はこちら
・おそうじ機能付きエアコンの洗浄実技<ダイキン・Rシリーズ編>
・・・詳 細はこちら
・おそうじ機能付きエアコンの洗浄実技<シャープ・SEシリーズ編>
・・・詳 細はこちら
・おそうじ機能付きエアコンの洗浄実技<富士通・Sシリーズ編>
・・・詳 細はこちら
・おそうじ機能付きエアコンの洗浄実技<日立・Eシリーズ編>
・・・詳 細はこちら


<お支払いについて>

●代引き・振込・クレジットカードの2種類になります。

(1)クレジットカード(PayPal)
 カード決済の場合は、3日以内に決済してください。

(2)振込み
 申込み後、3営業日以内にお振込み下さい。申込み後に振込先のご案内メールが配信されます。そのメールに記載されている金融機 関へお振込み下さい。
