複雑な構造ではないが意外と苦戦する「癖のある機種」。これが、日立・白くまくん・Eシリーズの大きな特徴となります。その為、
外しにくい部分・
取り付けが難しい部分・迷ってしまう部分が存在するエアコンとも言えます。

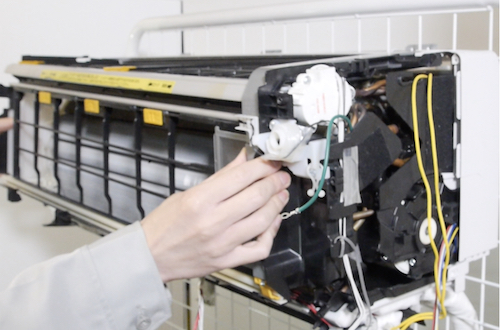

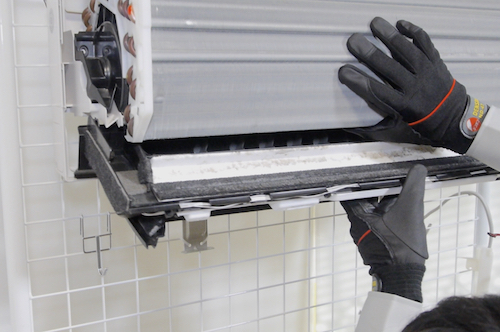

(1)お掃除ユニットは外しにくく取り付けにくい
お掃除ユニットは、背面側のツメで固定されていますが、このツメが外しにくくなっています。また、お掃除ユニット上部左側がアルミフィンのパーツに干渉していて非常に外し
にくい構造になっています。
(2)お掃除ユニットの取り付けで間違いやすい
お掃除ユニットの取り付けでは、お掃除ユニット単体で取り付けてしまうことが多くなりますが、同時に取り付けるパーツがあります。これを忘れてその後の作業を進めるとやり
直しになるので、非常に重要な作業箇所になります。

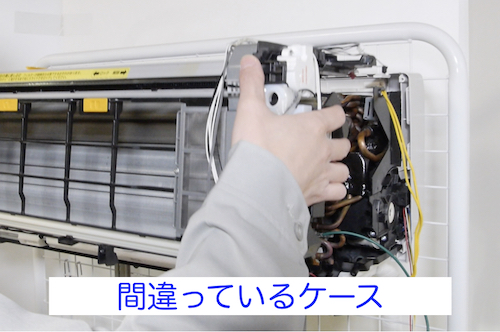

(3)取り付けでリード線の位置を間違いやすい
電装部の構造は、それほど複雑ではありませんが、取り付けでリード線の位置を間違いやすく、間違えると、お掃除ユニットの取り付けからやり直すことになるので、その場合は
組み立てに時間がかかります。なので、事前の写真での記録をする部分が多くなります。

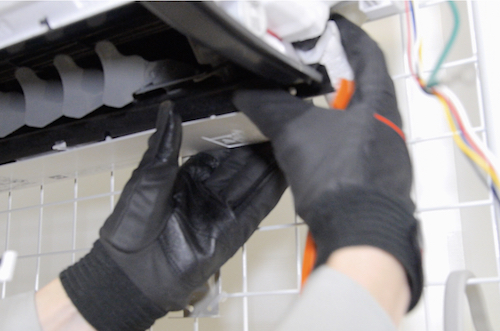

(4)ドレンパンの取り付けは意外と難しい
ドレンパンは、他のメーカーのドレンパンと異なり、ツメで固定する部分が多く、分かりにくい部分のツメもあるので、意外と時間がかかります。

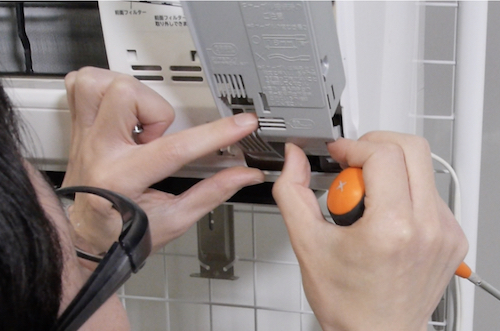

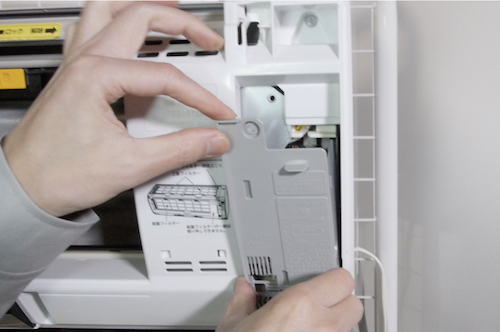

(5)端子台カバーが付けにくい
他のメーカーのエアコンに比べて入れにくい構造になっています。なので、写真を取るだけでなく、取り外しの際に、構造をよくチェックしておく必要があります。

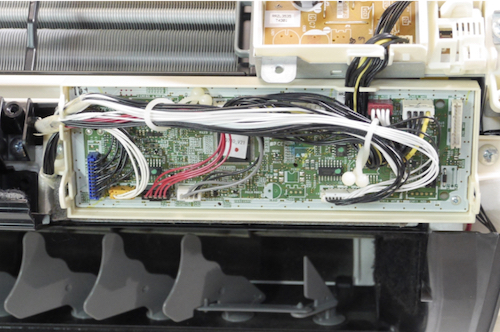

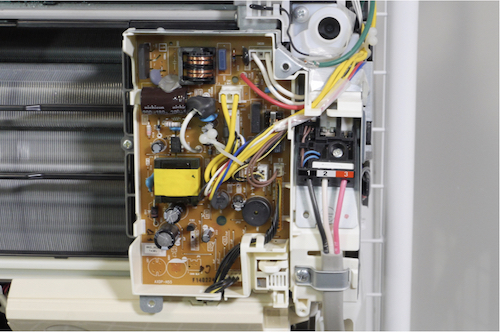

(6)電装部の分解で時間がかかる
日立・白くまくん・Eシリーズの電装部は、正面側に2箇所あるので、分解作業と組み立て作業に時間がかかることがあります。また、電装部が正面側にあるので、必ず外す必要
があります。(外さないと、養生をしても水が入る確率が高くなる為)

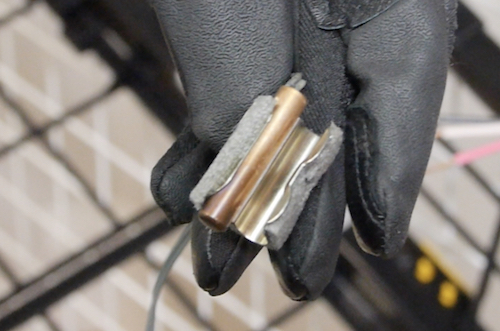

(7)温度センサーと電磁弁コイルが外しにくい
温度センサーと電磁弁コイルは、非常に硬くハマっていることがあるので、道具を使わないと外せないことがあります。

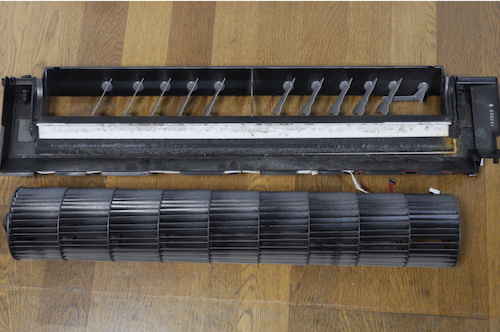

(1)ドレンパン・送風ファンまで分解する方法
エアコンの洗浄では、ドレンパン・送風ファンまで分解して洗浄しているケースは、非常に少なくなります。その為、ドレンパン・送風ファンまで分解して洗
浄できる会社は、ドレンパン・送風ファンまで分解できることをPRして他社との差別化をはかっています。
このような現実があるので、ドレンパン・送風ファンまで分解できる会社と比較された時、非常に不利になります。ドレンパン・送風ファンまで分解できる会
社の方が、技術が高いと感じてしまう為です。

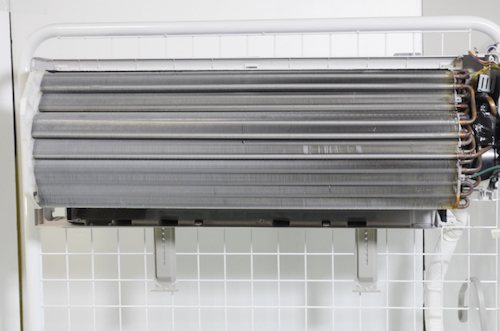

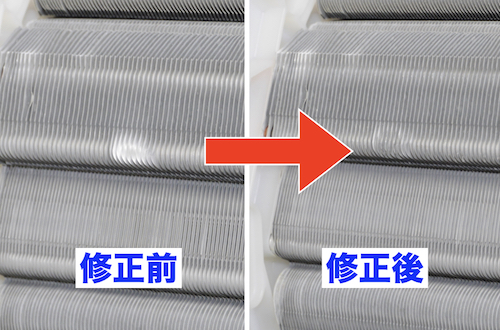

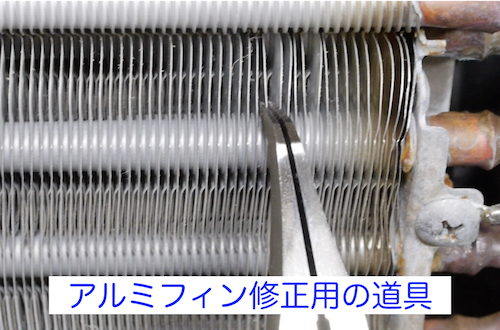

(2)アルミフィンを修正する道具の使い方
アルミフィンは、高圧洗浄機での洗浄や分解組立ての際に、アルミフィンに触れて
しまうことで、簡単に変形してしまいます。(以下の写真は、撮影中に道具を当てて変形させた部分です)変形したままでも大きな問題は発生しないので、そのままになっている
ことがほとんどです。
しかし、アルミフィンの変形部分を直しておくと、「
丁寧な仕事をする会社」と
評価されるかもしれません。エアコンの洗浄では、お客さんが見ているケースも多いので、 このような作業も重要になります。
DVDでは、専用の道具の解説とアルミフィンの修正方法を公開します。 ここまでやっている清掃会社は、ほとんどないので...
エアコ
ン洗浄の価値を高める上でも有効な作業と言えます。

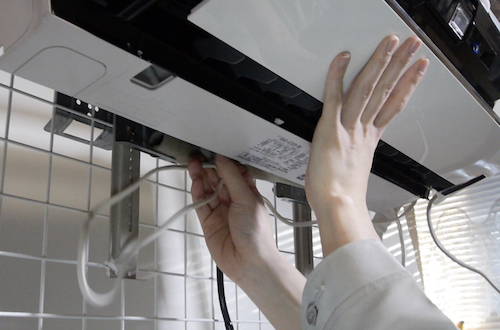

(3)電源コードを配管スペースから取り出す方法
エアコンの洗浄では、電装ボックスを外すと作業がしやすくなるだけでなく、電気トラブルの発生確率も低くなりますが、電源コードを取り出せないと、完全
に外すことができません。
電源コードは、簡単に取り出せることもありますが、配管類に引っかかり引き抜け
ないケースもあります。また、テープで固定されていることもあります。なので、 DVDでは、
配管類の影響で引き出せない時の「道具を使った対処方
法」を解説します。

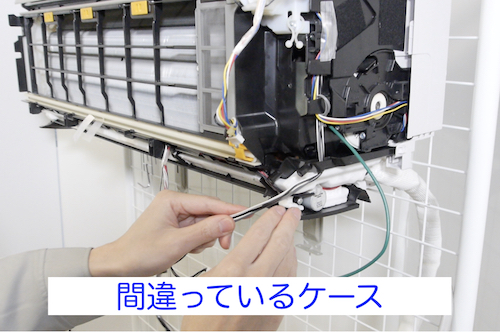

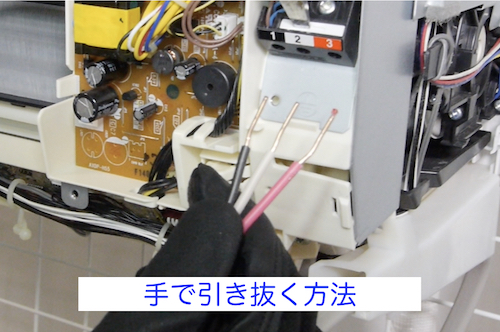

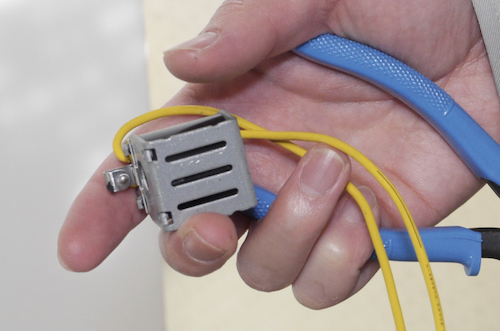

(4)端子台のケーブルの外し方と取り付け方(VVFケーブル・VA線・内外接続電線)
電源コードと同様に、端子台のケーブルも外せないと、電装ボックスを完全には外せません。しかし、このケーブルを上手く外せないケースが多くなります。
(多くの清掃会社では、これを外していません)非常に硬くハマっていて、簡単には外せない為です。
お掃除機能付きエアコンの実技研修でも、8割以上の方がこのケーブルを上手く外せず、絶縁被覆にキズを入れたり剥がしてしまうケースが多くありました。

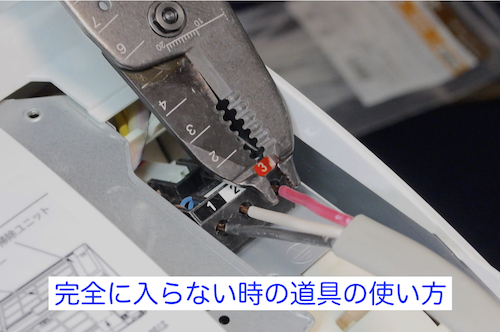

特に、取り付けでは、正しい位置まで入れることができないケースがほとんどでした。 なのでDVDでは、
ケーブルを傷めずに外す方法・ケーブルを取
り付ける際の3つの重要ポイント・道具を使う時の注意点とポイントを解説します。

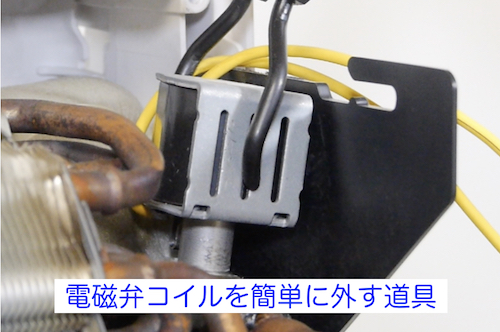

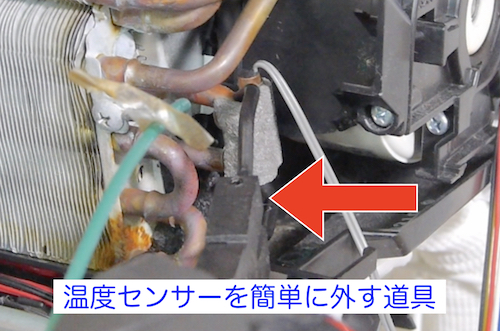

(5)外しにくいパーツを簡単に外す道具と使い方
エアコンのパーツの中には、硬くハマって外せないパーツもあります。日立Eシリーズでは、電磁弁コイルと温度センサーが外しにくくなっています。硬くハ
マっている場合、ペンチやプライヤーで挟んで引き抜くことも外す方法の1つですが、上手くいかないケースが意外と多くなります。上手くつかめない為です。
DVDでは、硬くハマったパーツを外す為の道具と使い方のポイントを解説します。
(6)お掃除ユニットの取り外しと取り付けが難しい原因と対処方法
日立・Eシリーズのお掃除ユニットは、外しにくく取り付けにくい構造になっています。DVDでは、外しにくく取り付けにくい原因と3つの対象方法を含め
て、分解方法と組み立て方法を解説しています。

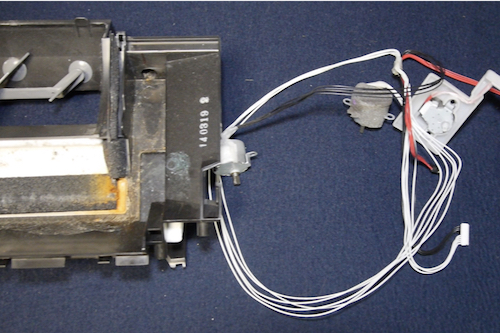

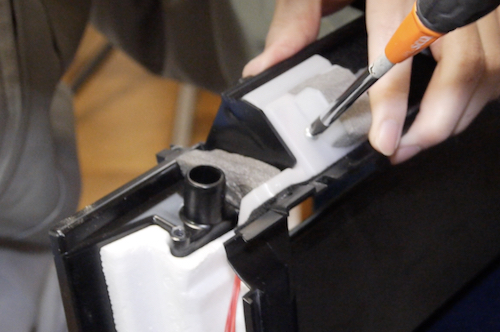

(7)ドレンパンの外し方とドレンパンの分解方法
日立・白くまくん・Eシリーズは、ドレンパンも外すことができます。ドレンパンは、多くの汚れが付着しているので、外して丸洗いするのが理想です。
DVDでは、ドレンパンの外し方の詳細と、丸洗いできる状態にする為のモーター類の外し方も解説します。
(8)ドレンパンを取り付ける時の重要ポイント
日立・白くまくん・Eシリーズのドレンパンは、外すのはそれほど難しくありませんが、取り付けで時間がかかることが多くなります。原因は、2カ所のツメ
の存在に気付かないことが多い為です。
これに気付かないと、何度やっても正しい位置に取り付けができません。DVDでは、ドレンパンを取り付ける時の2つの重要ポイントを解説しています。
<撮影で使用するエアコンについて>

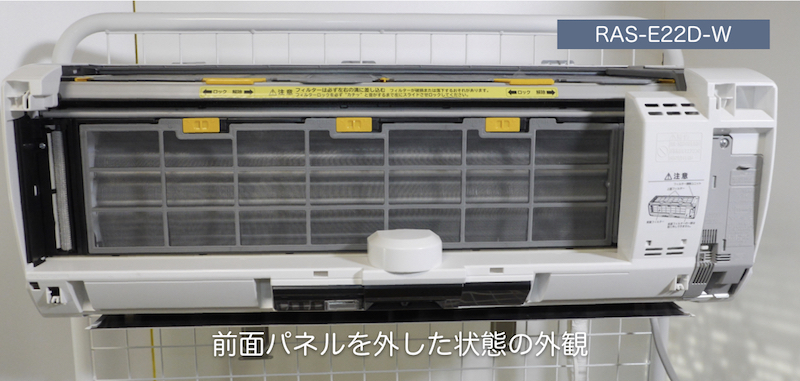

このDVDは、「
日立・白くまくん・Eシリーズ・RAS-E22D-W・2014年式」の分解と組み立て 方法を
解説しています。また、壁 に設置された 状態での撮影の場合、撮影しにくいことから、ネット状の什器に約160cm
の高さに設置して撮影した映像を元にしています。
【1】日立・白くまくん・Eシリーズについて
(1)使用したエアコンの詳細
(2)日立・白くまくん・Eシリーズの構造の特徴とポイント
【2】分解・組み立ての基本
(1)分解パターンについて
●標準的な分解(ドレンパン・送風ファンは外さない分解)
●上級者向け分解(ドレンパン・送風ファンまで分解する方法)
(2)道具について
●日立・白くまくん・Eシリーズの分解で必要になる道具類について
(3)難易度が高い作業について
【3】分解手順
(1)フロントパネル(前面パネル)の取り外し
●フロントパネルの取り外しでの注意点
●同じEシリーズでもフロントパネルの外し方が異なる機種
(2)エアフィルターの取り外し
●エアフィルターの洗浄での注意点
(3)ホコリキャッチャー(ダストボックス)の取り外し
(4)ルーバーの取り外し
●硬くハマって外しにくい時の対処方法
(5)端子台カバーの取り外し
●端子台カバーを外す時にチェックしておくべきこと
(6)化粧カバーの取り外し
●化粧カバーを外す時の注意点
(7)端子台のケーブル(VVFケーブル・VA線・内外接続電線)の取り外し
●コードクランプの取り外し
●ケーブルを外すメリットとデメリット
●ケーブルの取り外しを苦手としている人が多い原因
●取り外しが難しくなる原因
●外し方の種類と外し方
●ケーブルを外す時の注意点
●ケーブルを外す時のポイント
(8)電源コードを取り出す
●電源コードを取り出す理由
●電源コードを取り出せない時の原因
●この作業が必要になるケース
●必要になる道具 ●道具がない時の対処方法
(9)前面側電装ボックスの分解
●前面側電装ボックスのカバーの取り外し
●カバーを外してからやるべきこと
●コネクター類の取り外し
●アース線の取り外し
●前面側電装ボックスの取り外し
(10)前面下側電装ボックスの分解
●前面下側電装ボックス下のカバーの取り外し
●コネクター類の取り外し
(11)人感センサーの取り外し
(12)フィルターお掃除ユニットの取り外し
●お掃除ユニットの取り外しで難しい部分
●お掃除ユニットの取り外しのポイント
(13)センサー類の取り外し
●電磁弁コイルの取り外し
●温度センサーの取り外し
●硬くハマっている時の外し方
(14)ドレンパンの取り外し
●ドレンホースの取り外し
●ドレンパンの取り外しで難しい部分
●ルーバーのモーターの取り外し
(15)送風ファンの取り外し
●内部のネジを緩める
●アルミフィン左のネジの取り外し
●送風ファンの取り出し
(16)アルミフィンの修正
●アルミフィンの修正で使用する道具について
●修正の仕方とポイント
【4】組み立て手順
(1)送風ファンの取り付け
●送風ファンの取り付け
●アルミフィン左のネジの取り付け
●内部のネジを締める
(2)ドレンパンの取り付け
●ルーバーのモーターの取り付け
●ドレンパンの取り付けで難しい部分
●ドレンホースの取り付け
(3)センサー類の取り付け
●電磁弁コイルの取り付け
●温度センサーの取り付け
(4)フィルターお掃除ユニットの取り付け
●お掃除ユニットの取り付けで難しい部分
●お掃除ユニットの取り付けのポイント
(5)人感センサーの取り付け
(6)前面下側電装ボックスの組み立て
●コネクター類の取り付け
●前面下側電装ボックス下のカバーの取り付け
(7)前面側電装ボックスの組み立て
●前面側電装ボックスの取り付け
●アース線の取り付け
●コネクター類の取り付け
●リード線の位置を間違いやすい原因
●前面側電装ボックスのカバーの取り付け
(8)電源コードを元の位置に戻す
●元の位置に戻す時に使用する道具
●道具について ●道具がない時の対処方法
(9)端子台のケーブル(VVFケーブル・VA線・内外接続電線)の取り付け
●取り付け方法の種類
●ケーブルを取り付ける時のポイント
●ケーブルを取り付ける後にチェックするべきこと
●取り付けが難しくなる原因
●コードクランプの取り付け
(10)化粧カバーの取り付け
●化粧カバーを取り付ける時の注意点
(11)端子台カバーの取り付け
●端子台カバーの取り付けで迷う原因
(12)ルーバーの取り付け
(13)ホコリキャッチャー(ダストボックス)の取り付け
(14)エアフィルターの取り付け
(15)フロントパネル(前面パネル)の取り付け
<収録時間>
★53分49秒(DVD:1本)
販売価格などについて
<商
品概要と販売価格について>
<商品概要>
●DVD-video:1本(収録時間:53分49秒)
<販売価格>
●13,200円(税込・送料無料)
<特別セット>
セット内容は、自由に選択できます。
★特別セット<2本セット> バラでの合計価格:38,880円→
17,500
円(税込)
★特別セット<3本セット> バラでの合計価格:64,800円→
23,900
円(税込)
★特別セット<5本セット> バラでの合計価格:90,720円→
36,500
円(税込)
(バラでの合計金額は、DVDによって価格が異なるので、12,960円で計算しています)
(選択できるDVD)
●エアコン洗浄の基本と実技<第1部>:通常の壁掛けタイプ ・・・
詳細はこちら
●エアコン洗浄の基本と実技<第2部>:通常の壁掛けタイプ ・・・
詳細はこちら
●エアコン洗浄の基本と実技<上級者編>:通常の壁掛けタイプ・・
詳細はこちら
●おそうじ機能付きエアコンの洗浄実技<基本知識編>・・・・・
詳
細はこちら
●おそうじ機能付きエアコンの洗浄実技<三菱・Lシリーズ編>・・
詳
細はこちら
●おそうじ機能付きエアコンの洗浄実技<ダイキン・Rシリーズ編>
詳
細はこちら
●おそうじ機能付きエアコンの洗浄実技<シャープ・SEシリーズ編>・
詳
細はこちら
●おそうじ機能付きエアコンの洗浄実技<富士通・Sシリーズ編>・・
詳細はこちら
●おそうじ機能付きエアコンの洗浄実技<日立・Eシリーズ編>・・このページのDVDです
